解锁电子雷管新潜能：MOS管静态参数测试引领创新之路
研究背景
在历史的长河中，火药作为人类科技文明的重要里程碑，其发明不仅深刻改变了军事形态，更为后续爆破技术奠定了坚实的基础。
在传统的爆破作业中，操作人员往往需要依赖复杂的机械装置和繁琐的人工操作流程，这不仅增加了作业的难度与风险，还限制了爆破作业的精度与灵活性。
电子雷管的问世，颠覆了传统爆破的局限，它凭借微电子技术的精准操控，实现延时与起爆的同步化，这不仅显著提升了作业精度与效率，还能有效降低对环境的负面影响。
客户情况

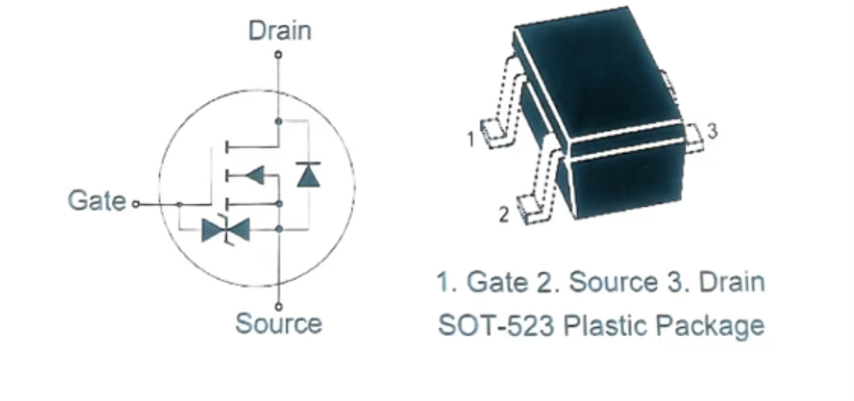

客户在电子雷管行业，主要研究新一代电子雷管芯片，MOS管在电子雷管芯片中作为开关元件，通过控制栅极电压，能够在导通和截止两种状态之间快速切换，从而精确控制雷管的起爆过程，因此需要进行MOS管参数测试。
测试要求
MOS管的VDSS，VGS（th），RDS（ON），IDSS，IGSS。
解决方案
为满足客户的测试需求，推荐TH1992高精密源表。
（1）TH1992是一种可跨领域广泛应用的IV测试设备，可以在四个象限内执行出色的电流/电压输出与测量，并且集成了电流源、电压源、电压表、电流表、电阻表、功率计等功能，各功能可任意切换。

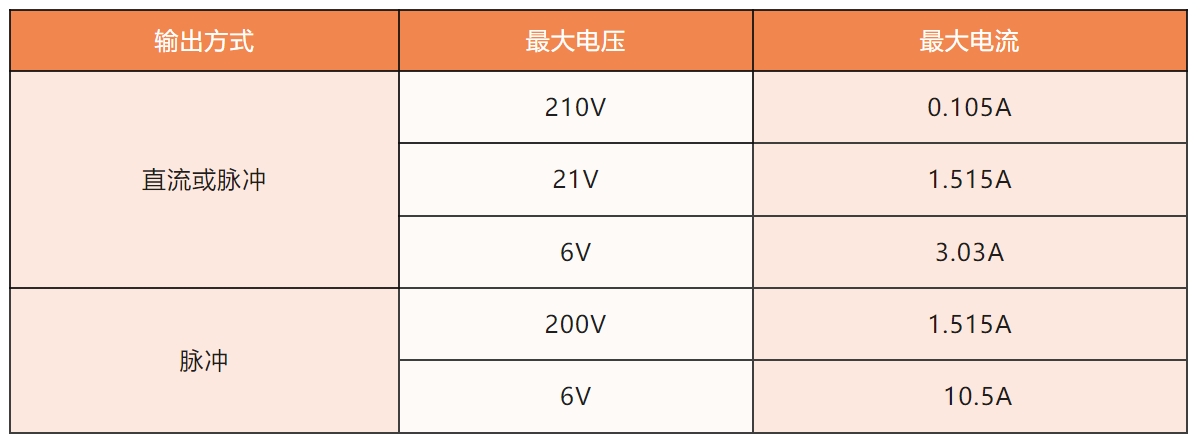

（2）TH1992可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。

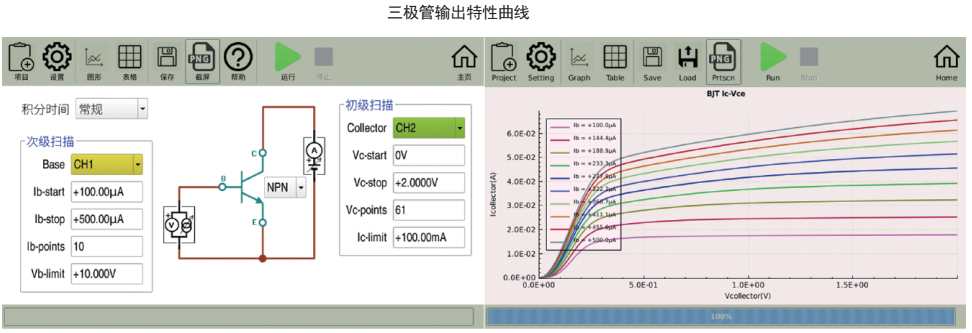

（3）TH1992采用了7英寸电容式触摸屏，以Linux操作系统为底层，交互式图形用户界面及各种显示模式，并内置了二极管、三极管、MOS管以及IGBT等器件的I/V曲线扫描功能，无需连接上位机即可完成IV功能测试，可显著提高测试效率。
（4）TH1992为双通道版本，相较于单通道版本，TH1992支持双通道同步输出及测量，对于3端器件的测试更友好，可极大提升测试效率。
（5）TH1992具有合规性功能，可限制输出电压或电流以防止损坏被测设备。SMU 施加电压时，可以指定电流限值/合规性；SMU 施加电流时，可以指定电压限值/合规性。当通道达到合规性时，通道将作为恒定电压源或恒定电流源，并且达到合规性时，通道将保留输出值。
二、疑难解答

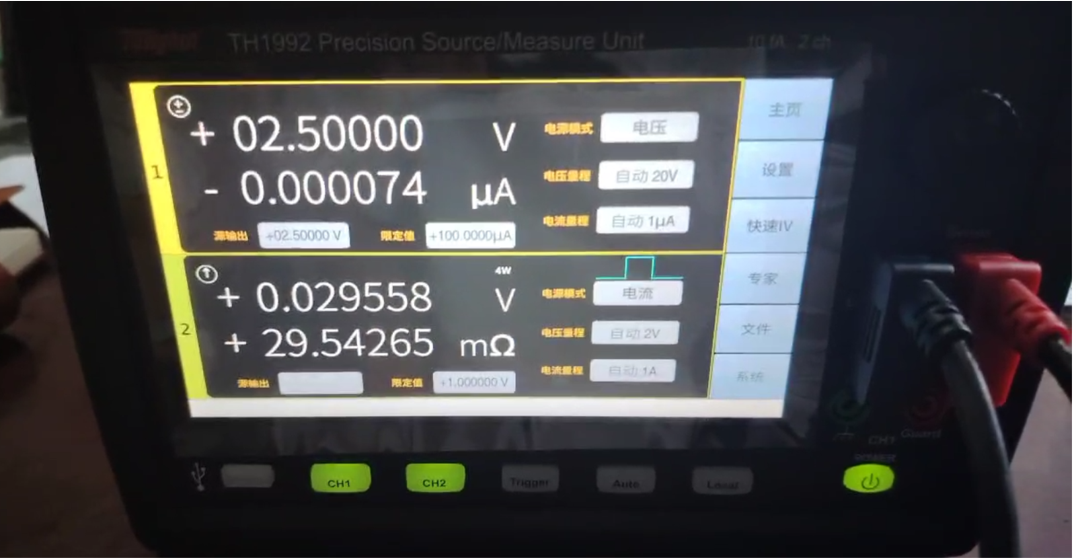

客户将MOS管集成到PCB板上后，如何有效降低PCB板上走线的电阻，提升电路的性能和可靠性？
为了解决以上问题，球盟会团队通过分析验证，更改接线法，成功解决问题。
经验与总结
电子雷管以其广泛的应用领域，正逐步成为爆破作业中的核心装备。TH1992高精度源表作为先进的测试设备，凭借其高精度和同步性，可助力电子雷管实现更为精准的控制，进一步推动爆破技术的革新与发展。
