■ 频率范围：DC-120MHz

■ DUT尺寸：10mm-56mm

■ DUT厚度：≤10mm

■ 适用于：TH2839/ TH2838/ TH2829/ TH2827/ TH2826等系列

■ 频率范围：DC-1MHz

■ 最大直流电流：±100A

■ 适用于：TH1778/TH1778S系列

■ 频率范围：DC-1MHz

■ 最大直流电流：±60A

■ 适用于：TH26061C

■ 频率范围：DC-130MHz

■ 最大偏置电压：±42V

■ 适用于：SMD器件，高频小电容、小电感。

■ 频率范围：DC-40 MHz

■ 最大偏置：±42 V

■ 适用于：LCR 系列,（可测试贴片元件）

■ 频率范围：DC-1MHz

■ 最大直流电流：±40A

■ 适用于：TH1776

■ 频率范围：DC-10kHz

■ 最大直流偏置：DC ±42V

■ 适用于：两端轴向元件测试，

        所有LCR，电容仪，电感仪

■ 频率范围：DC-10kHz

■ 最大直流偏置：DC ±42V

■ 适用于：两端轴向元件测试，

        所有LCR，电容仪，电感仪

■ 频率范围：DC

■ 最大直流偏置：DC 0-650V

■ 适用于：TH2685/86,TH2681/A

■ 频率范围：DC

■ 最大直流偏置：DC 0-650V

■ 适用于：TH2615E, TH2685/A/C,

        TH2686/A/C, TH2687C, TH2689 系列

■ 频率范围：DC-100KHz-300KHz

■ 最大直流偏置：±42V

■ 小间距两端轴向元件测试与TH26006配合可用

  于轴向元件的测试

■ *测试仪器：TH28系列，TH2817A/TH2816A/TH2816B

    *终端连接：BNC,四端
    *频率：最高至100kHz~300kHz

■ 频率范围：DC-5 MHz

■ 最大直流偏置：±42V

■ 用于小间距两端轴向元件测试与TH26006配合

  可用于轴向元件的测试。

■ 适用于：除TH2828/TH2838/TH2839系列其他电桥

■ 频率范围：DC-120 MHz

■ 最大直流偏置：±42V

■ 用于两端轴向元件测试与TH26006配合

  可用于轴向元件的测试。

■ 适用于：TH2828/TH2838/TH2839系列/TH2826系列。

■ 适用于：需与 TH26005A/TH26005B/TH26005C

        配合使用

■ 频率范围：DC-120MHz

■ 最大偏置电流：±42V

■ 小型磁环单匝电感量测试，尺寸大小可根据客

  户需要定制。

■ 适用于：LCR及电感测试仪

■ 频率范围：DC-120MHz

■ 小型磁环单匝电感量测试，尺寸大小可根据客

  户需要定制。

■ 适用于：LCR及电感测试仪

■ 频率范围：DC-120MHz

■ 最大偏置电流：±42V

■ 适用于：SMD器件，高频小电容、小电感。

        当测试频率≥100kHz，容量≤3pF，或电感量≤1µH，

        选择该型SMD夹具是合适的。

■ 频率范围：DC-120MHz

■ 最大偏置电流：±42V

■ 适用于：SMD器件，高频小电容、小电感。

        当测试频率≥100kHz，容量≤3pF，或电感量≤1µH，

        选择该型SMD夹具是合适的。

■ 频率范围：DC

■ 工作电压：DC 0-650V

■ 适用于：可与所有漏电仪配合使用

■ 频率范围：DC-10kHz

■ 最大直流偏置：±42V

■ 引线长度：0.8m

■ 适用于：TH2817C/TH2825A，TH2827

■ 频率范围：DC-120 MHz

■ 最大直流偏置：±42V

■ 适用于：台式LCR表

■ 频率范围：DC-13 MHz

■ 最大直流偏置：±42V

■ 适用于：台式LCR表

■ 频率范围：DC-100kHz

■ 最大直流偏置：±42V

■ 适用于：TH2817CX

■ 频率范围：DC

■ 工作电压：DC 0-1000V

■ 引线长度：0.8m

■ 适用于：TH2685/86，TH2681/A，

       TH2684/A，TH2683A/B 等

■ 频率范围：DC

■ 工作电压：DC 0-1000V

■ 引线长度：0.5m

■ 适用于：TH2683，TH2689

■ 频率范围：DC-1MHz

■ 适用于：TH1772B/73/75/76/78系列

        偏流源与LCR匹配

■ 频率范围：DC-15 MHz

■ 最大电流：±42V

■ 引线长度：0.8m

■ 适用于：用于各种 SMD 器件测试，

        适用所有LCR，电容仪，电感仪

■ 频率范围：DC-15 MHz

■ 最大电流：±42V

■ 引线长度：0.8m

■ 适用于：TH2822 系列

■ 频率范围：5Hz至100kHz

■ 最大偏置电流：±42V

■ 引线长度：0.8m

■ 适用于：所有LCR数字电桥

■ 频率范围：5Hz至100kHz

■ 最大偏置电流：±42V

■ 引线长度：0.8m

■ 适用于：所有LCR数字电桥

■ 频率范围：5Hz至100kHz

■ 最大偏置电流：±42V

■ 引线长度：0.8m

■ 适用于：四端对仪器如TH2828，TH2828A，TH2828STH2826，

        TH2826A用于其它LCR仪器可获得更佳的测量结果

■ 频率范围：DC-1MHz

■ 最大偏置电流：±20V

■ 引线长度：0.8m

■ 适用于：TH1772B/1773/1775

■ 频率范围：5Hz-100kHz

■ 最大直流电流：±42V

■ 引线长度：0.8m

■ 适用于：LCR系列

■ 频率范围：5Hz-100kHz

■ 最大直流电流：±42V

■ 引线长度：0.8m

■ 适用于：LCR系列

■ 频率范围：5Hz-100kHz

■ 最大直流电流：±42V

■ 引线长度：0.8m

■ 适用于：TH2821系列

■ 频率范围：5Hz至100kHz

■ 最大直流电压：±42V

■ 引线长度：0.8m

■ 适用于：TH2821系列

■ 频率范围：5Hz至100kHz

■ 最大直流电流：±42V

■ 引线长度：0.8m

■ 适用于：台式LCR

■ 适用于：TH1776

■ 适用于：TH1776

■ 输出：DC 12V，200mA

■ 适用于：TH2822系列

■ 适用于：TH1776

■ 频率范围：DC

■ 工作电压：DC 0-650V

■ 引线长度：0.8m

■ 适用于：TH2688C,TH2685A/C,TH2686A/C,TH2687C 等

■ 频率范围：DC-10kHz

■ 最大直流偏置：DC ±42V

■ 适用于：TH2822 系列

■ 适用于：TH1776

■ 适用于：用于各种 LCR 测试仪短路清零。

■ 适用于：TH2821,TH2822 系列

■ 频率范围：DC-100kHz

■ 最大直流偏置：±42V

■ 适用于：LCR系列，可以测试螺栓电容器

■ 频率范围：DC-13 MHz

■ 最大直流偏置：±42V

■ 适用于：TH2830/31/32 系列,也可全系列LCR

■ 适用于：TH26048A 短引脚测试附件

■ 适用于：TH26048A 轴向测试附件

■ 频率范围：5Hz至100kHz

■ 最大偏置电流：±42V

■ 引线长度：0.8m

■ 适用于：所有LCR数字电桥

■ 频率范围：DC-120MHz

■ 最大直流偏置：±42V

■ 适用于：TH2638A/TH2838/TH2839，测试电动汽车用薄膜大容量电容 (方形)，只能短路清零。

■ 频率范围：DC-15 MHz

■ 最大电流：±42V

■ 引线长度：0.8m

■ 适用于：TH2638系列

■ 频率范围：DC-1MHz

■ 最大直流电流：±20A

■ 适用于：TH1778

■ 频率范围：DC-1MHz

■ 最大直流电流：±60A

■ 适用于：TH1778

■ 频率范围：DC-1MHz

■ 最大直流电流：±120A

■ 适用于：TH1778

■ 频率范围：DC-10MHz

■ 最大直流偏置：±42V

■ 适用器件尺寸：中心距32mm

■ 适用于：TH2638A/TH2838/TH2839系列LCR系列，可以测试螺栓电容器 (圆柱形)

■ 频率范围：5Hz至100kHz

■ 最大偏置电流：±42V

■ 引线长度：0.8m

■ 适用于：四端对仪器如 TH2828, TH2828A, TH2828STH2826, TH2826A用于其它 LCR 仪器可获得更佳的测量结果

■ 频率范围：5Hz至100kHz

■ 最大偏置电流：±42V

■ 引线长度：0.8m

■ 适用于：TH2830系列,TH2523系列及除TH2828、TH2838、TH2839系列之外的其它LCR仪器

■ 频率范围：5Hz-100kHz

■ 最大直流电流：±42V

■ 引线长度：0.8m

■ 适用于：TH2822系列

■ 频率范围：DC-10kHz

■ 最大直流偏置：DC ±42V

■ 引线长度：0.8m,1.5m,2m

■ 适用于：常规LCR不适用四端对仪器如TH2828系列，TH2838系列

■ 频率范围：DC-10MHz

■ 最大直流偏置：±42V

■ 适用器件尺寸：中心距50mm

■ 适用于：TH2638A/TH2838/TH2839系列LCR系列，可以测试螺栓电容器 (圆柱形) 只能短路清零。

■ 频率范围：DC-1MHz

■ 适用于：TH1778系列偏流源与LCR匹配

■ 适用于：TH1778A

■ 频率范围：DC-120 MHz

■ 最大直流偏置：±42V

■ 适用于：台式LCR表

■ 频率范围：≤100kHz

■ 保护电压：C＜2μF 1000V Max

        C＞2μF V Max

■ 适用于：适用所有LCR及电容测试仪,TH2638测试大电容必须保证电容不带电，低压大电容也会导致TH2638损坏

■ 输出：DC 12V，200mA

■ 适用于：TH2822M系列

■ 频率范围：DC-100kHz

■ 最大偏置电压：±150V

■ 适用于：LCR仪器叠加外部直流电压测试

■ 频率范围：DC-100kHz

■ 最大直流偏置：±42V

■ 适用于：TH2817C+

工作频率:5Hz至100kHz

引线长度:

最大直流偏置：

LCR系列和直流偏置电流源连接

适用于TH2851系列

TH1778/TH1778S系列

适用于电桥系列

■ 频率范围：DC-15 MHz

■ 最大电流：±42V

■ 引线长度：0.8m

■ 适用于：用于各种 SMD 器件测试，

        适用所有LCR，电容仪，电感仪

适用于TH2851系列

工作频率：DC-13MHz

最大直流偏置：±42V

颜色为黑色;

适配于TH2840系列黑色仪器

工作频率:5Hz-100kHz

引线长度:0.8m

四端对仪器：（颜色为黑色）

工作频率:DC-120MHz

最大直流偏置：±42V

适用器件尺寸:中心距46mm

2米测试夹具。

适用于TH510系列

适用仪器： TH2851

测试频率： DC-130MHz

最大电压： ±42V峰值（AC+DC）

工作温度： 0°C - 40°C

TH511/TH512测试仪器

与被测件之间连接线缆。

适用于TH511/TH512测试仪器

工作频率:DC-120MHz

最大直流偏置：±42V

适用器件尺寸:中心距20mm

TH2638A/TH2838/TH2839,测试电动汽车用薄膜大容量电容(方形)只能短路清零

工作频率：DC-120MHz

最大直流偏置:±42V

适用器件尺寸:

转接用于LCR。

工作频率:DC-120MHz

最大直流偏置：±42V

适用器件尺寸:中心距20mm

TH2638A/TH2838/TH2839,测试电动汽车用薄膜大容量电容(方形)只能短路清零

频率：DC至500MHz

直流偏压：-40V至+40V

工作温度：0至55℃

测量方式：用平行电极接触SMD，配备了另一对电极，用于固定引线元件。

终端连接：APC-7

测试类型：轴向/径向电子元件和SMD元件

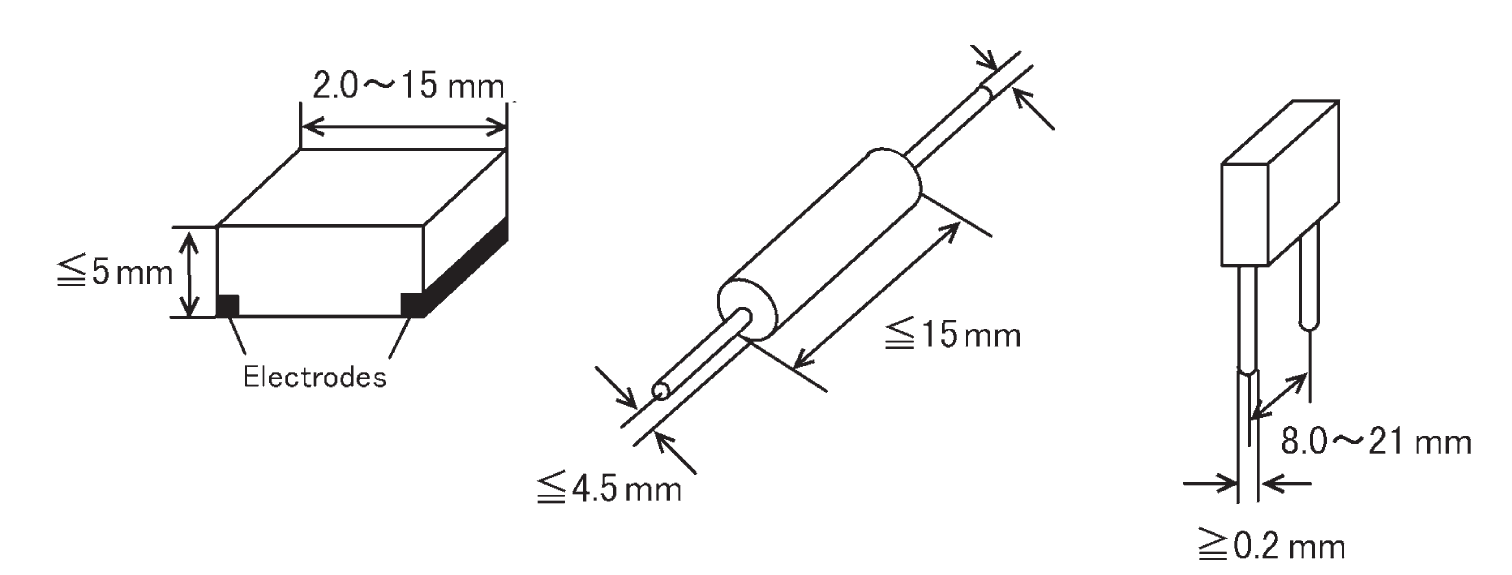

测量元件尺寸：（见下图）

工作频率:5Hz-100kHz

引线长度:0.8m

最大直流偏置：±42V

四端对仪器,测试头改为顶针

如TH2828,TH2828A,TH2828S、TH2826,TH2826A

用于其它LCR仪器可获得更佳的测量结果。

TH511/TH512/TH511E

TH510系列功率半导体CV特性分析仪附件，用来连接被测功率器件

工作频率:DC-1MHz

最大直流电流：±20A

适用型号：TH1779系列直流偏置电流源

工作频率:DC-1MHz

最大直流电流：±50A

适用型号：TH1779系列直流偏置电流源

工作频率:DC-1MHz

最大直流电流：±150A

适用型号：TH1779系列直流偏置电流源

工作频率:DC-1MHz

最大直流电流：±300A

适用型号：TH1779系列直流偏置电流源

工作频率:DC-100kHz

引线长度:0.8m

最大偏置：0-±400V

TH1778/TH1778S之间的连接。

TH1778/A/B系列,

以及所有LCR

工作频率:DC-120MHz

最大直流偏置：±42V

适用器件尺寸:中心距65mm

TH2638A/TH2838/TH2839,测试电动汽车用薄膜大容量电容(方形)只能短路清零

工作频率:DC-120MHz

最大直流偏置：±42V

适用器件尺寸:中心距37mm

TH2638A/TH2838/TH2839,测试电动汽车用薄膜大容量电容(方形)只能短路清零

适用于TH1779

最大3kV,适用于自动化生产线

适用于TH513

最大3kV,2米测试延长线

适用于TH513

Coss-Crss

用于标准电容测试

Coss-Crss

用于标准电容测试
