■ 测试频率：20Hz-300kHz,分辨率：1mHz
■ 基本精度：0.05％
■ 测试速度：9ms/次
■ 压电陶瓷、超声波换能器等器件的阻抗分析与测试
■ 连续曲线扫描/图形分析功能
■ 可同时显示四种测量参数
■ 800×RGB×480 7寸TFT LCD显示器
■ 内置100组LCRZ设定文件
■ GIF图像、CSV数据文件USB存储器直接存储
■ HANDLER、USB、LAN 、RS232C、GPIB（选件）DCI接口
■ 信号源选择 10V/100mA可编程AC测试电平
■ 10V/100mA可编程DC偏置电源 10V/50mA独立DC电压源
■ 1A直流偏置电流源（选配）120A外部偏流源（选配）
■ 最多201点列表扫描
- 简介
球盟会凭借强大的阻抗测试技术和丰富的研发经验，不断推出新的阻抗测试产品---TH2829系列自动元件分析仪是我公司最新推出的又一力作。
TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。
得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率最高为：20Hz-1MHz。具有0.05%的测试准确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的性价比体验。
TH2829系列元件分析仪可完全适用于各种工业和军用标准的测试要求。
功能特点
A. 多参数同时测量显示

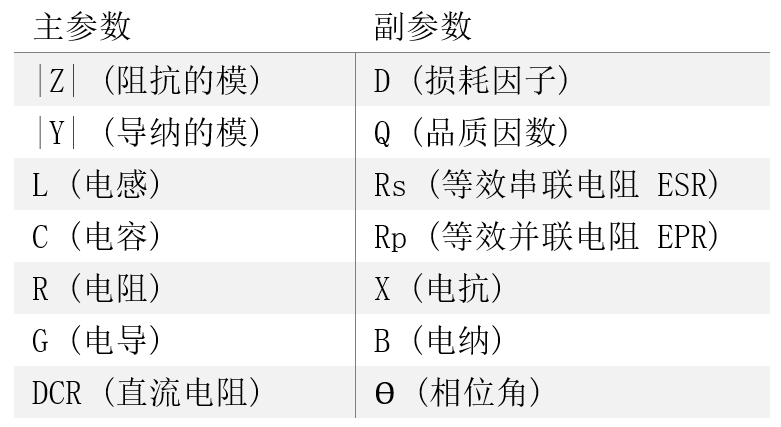

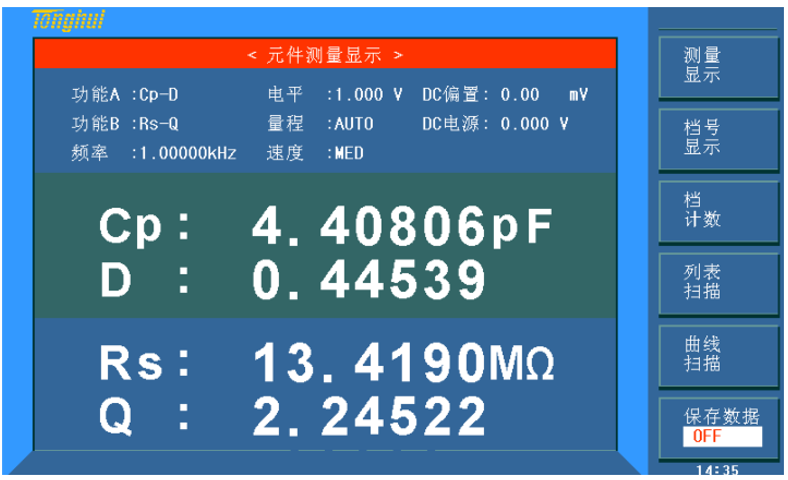

TH2829系列数字电桥在一个测试周期内可同时测量阻抗元件的四个参数，包括两个主参数和两个副参数，并且在同一界面可同时显示4个参数的测试值。
B. 高稳定性和高一致性

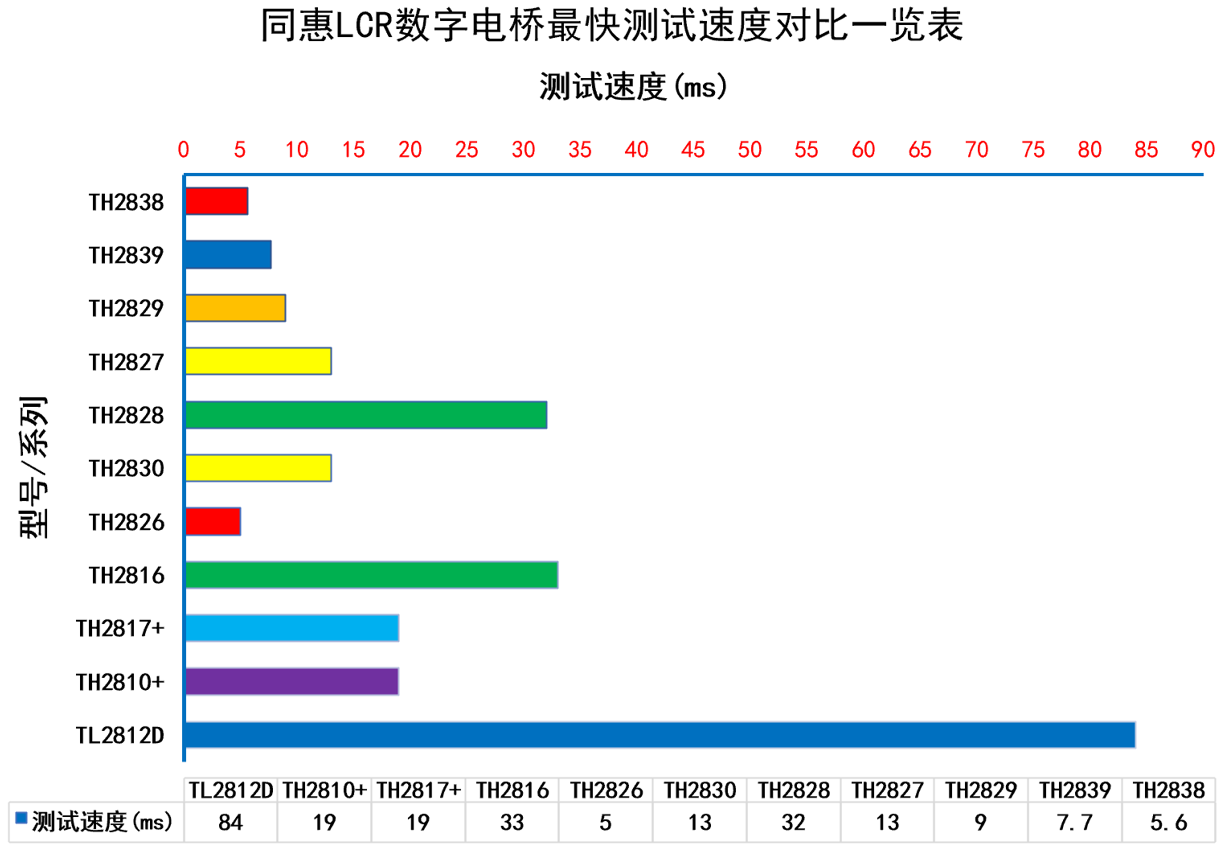

C. 高速度

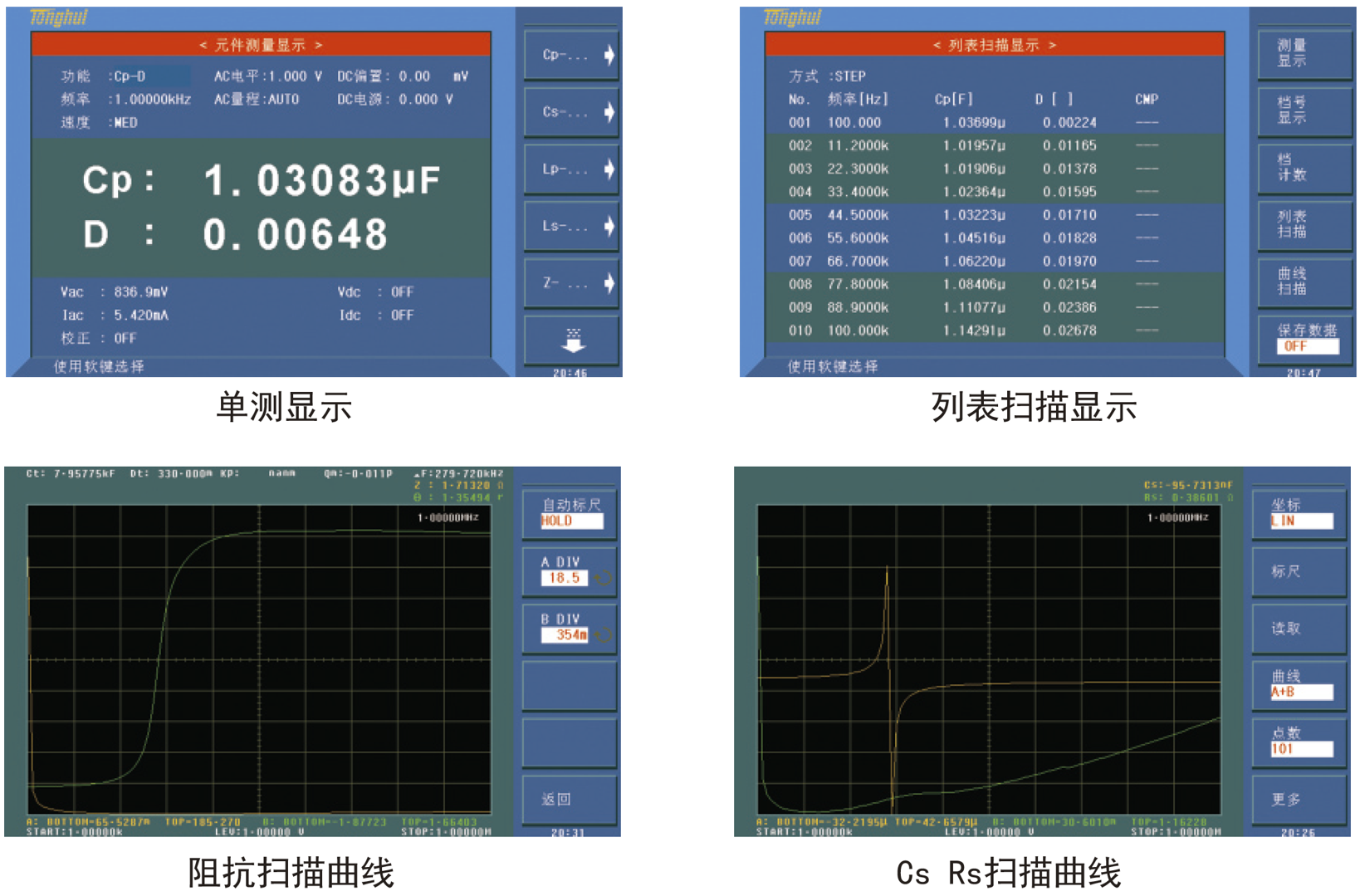

D. 功能与界面
E. 材料介电常数测试

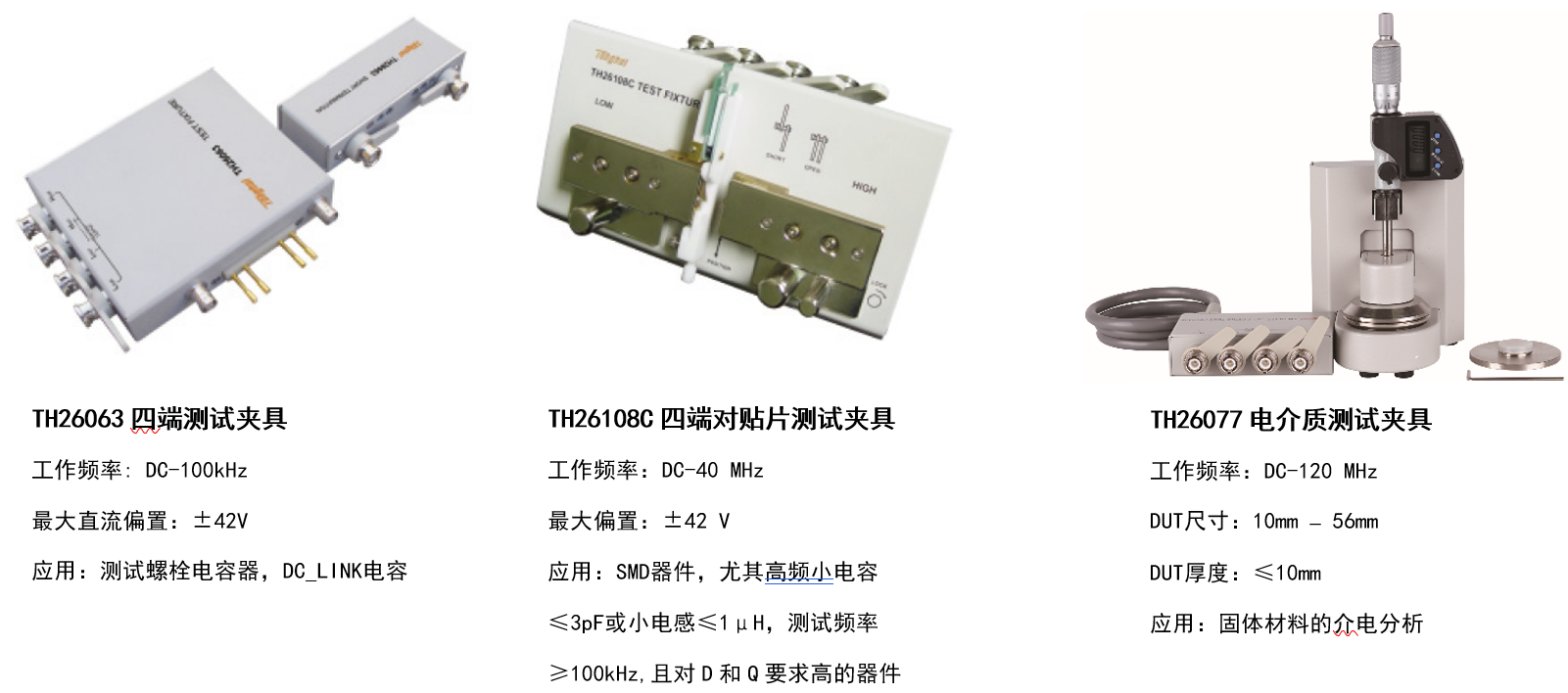

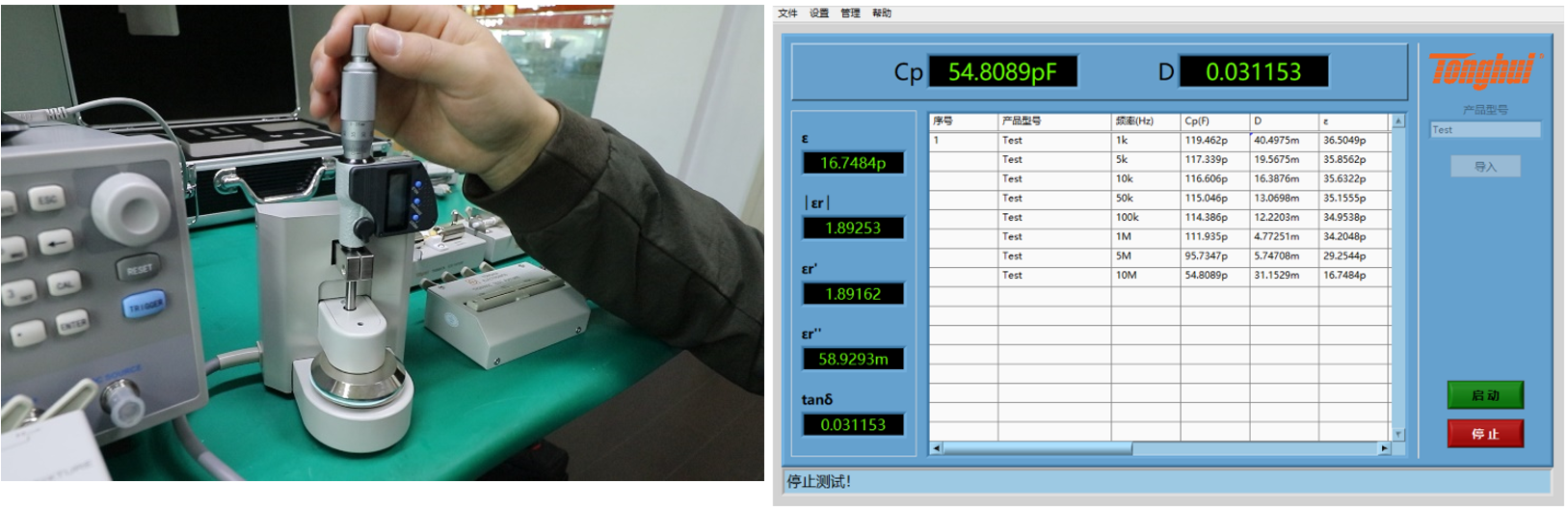

配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

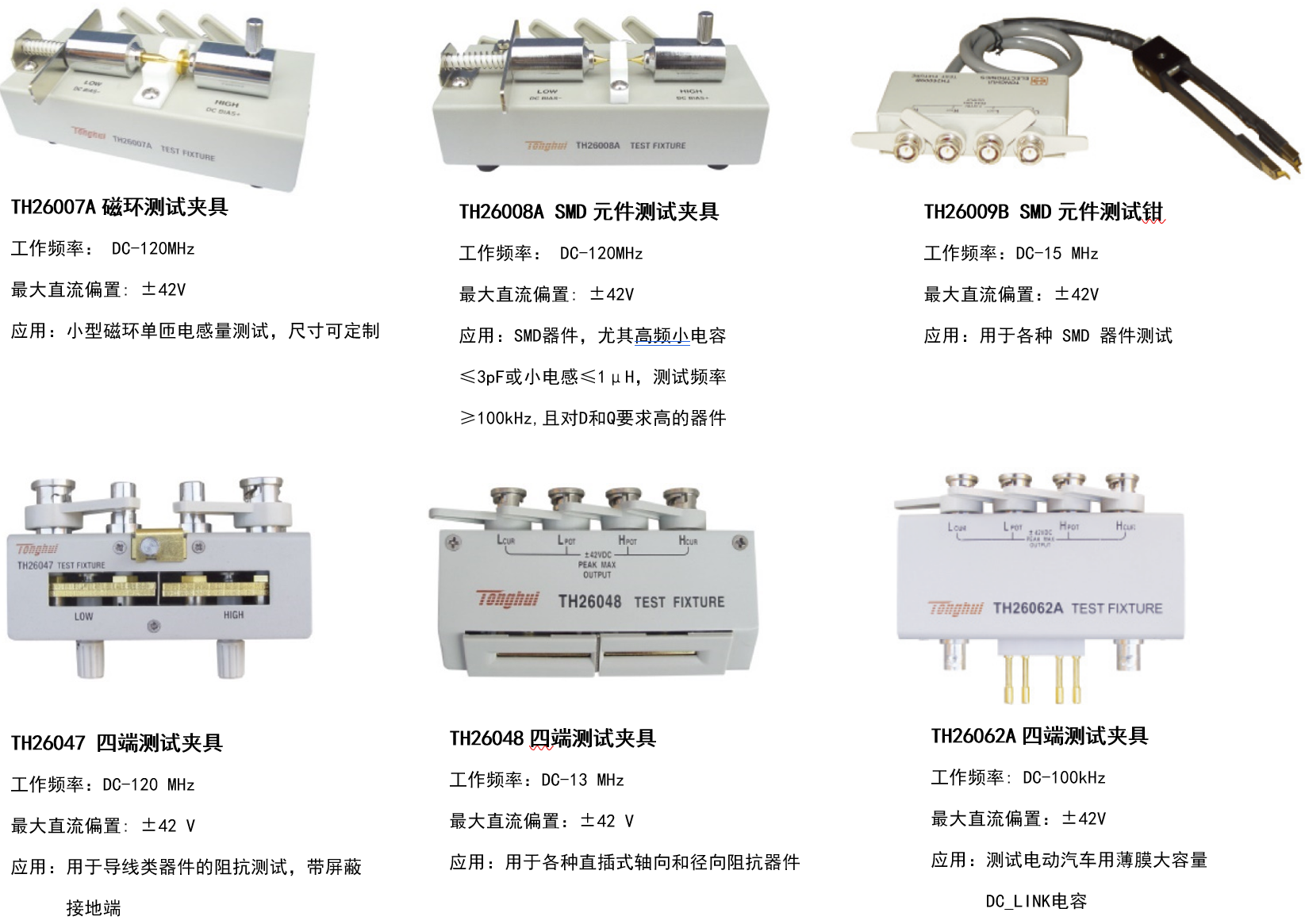

F. 选配附件
A. 上位机软件

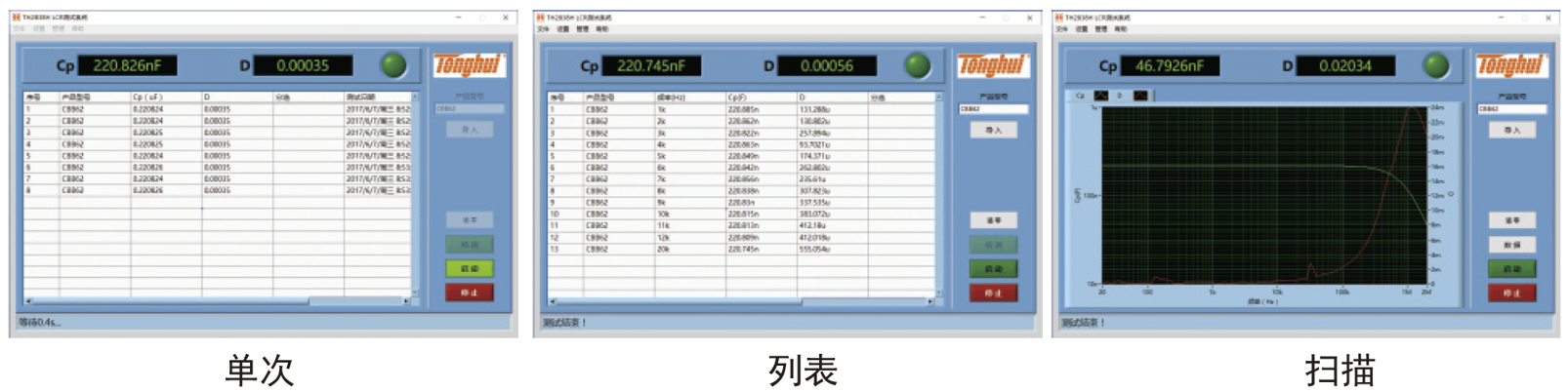

a) 通用上位机软件
测试方式：

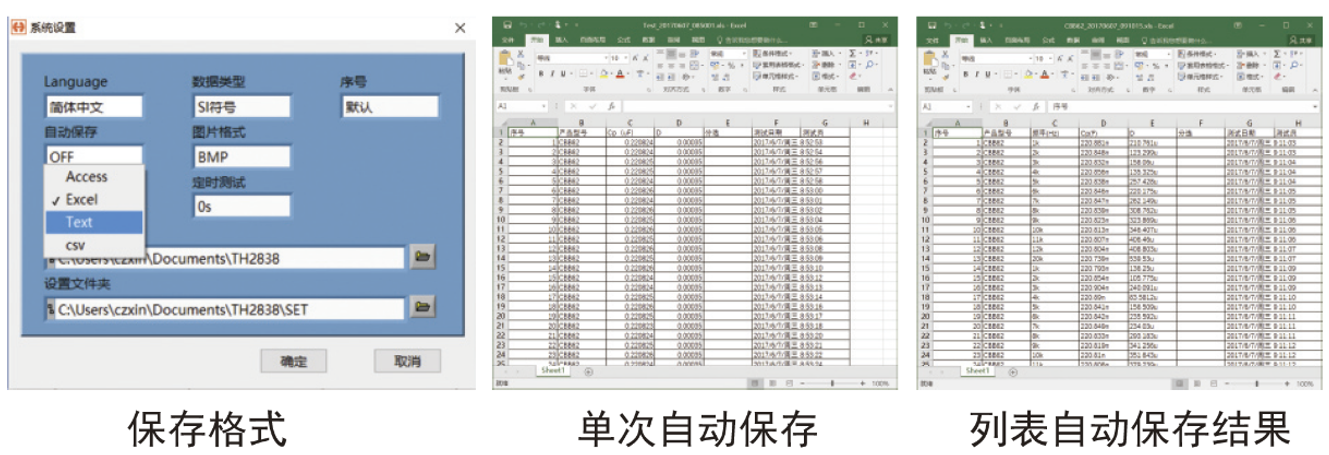

文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等

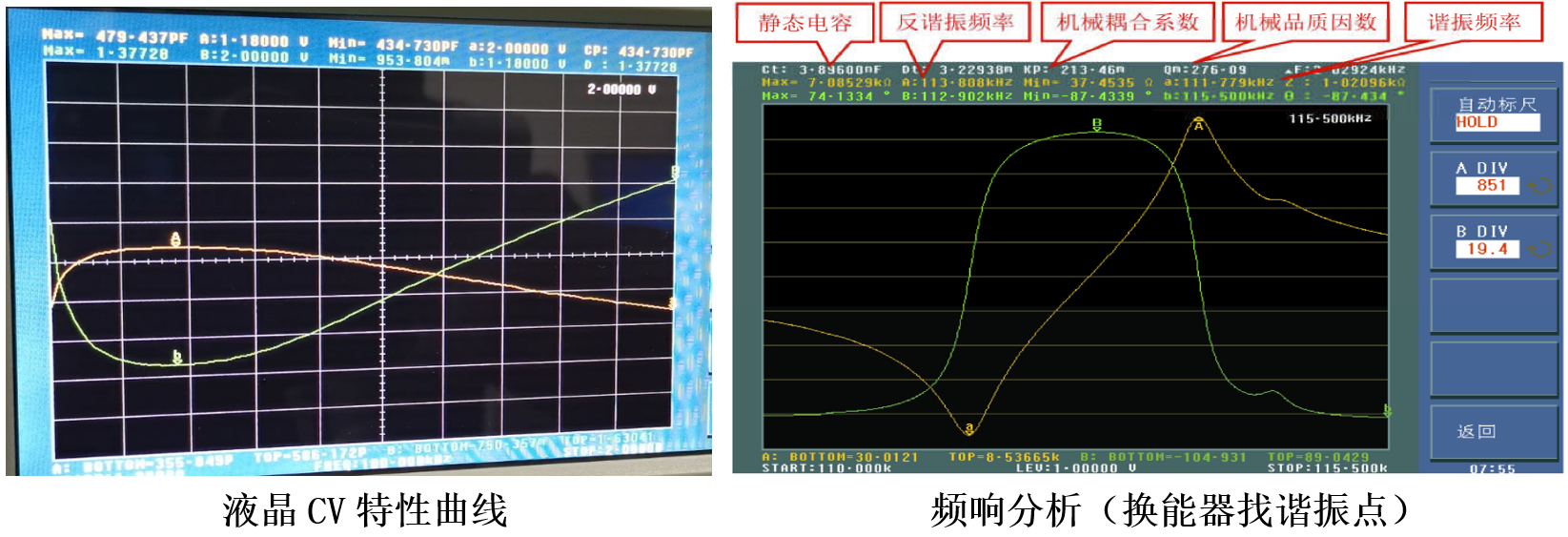

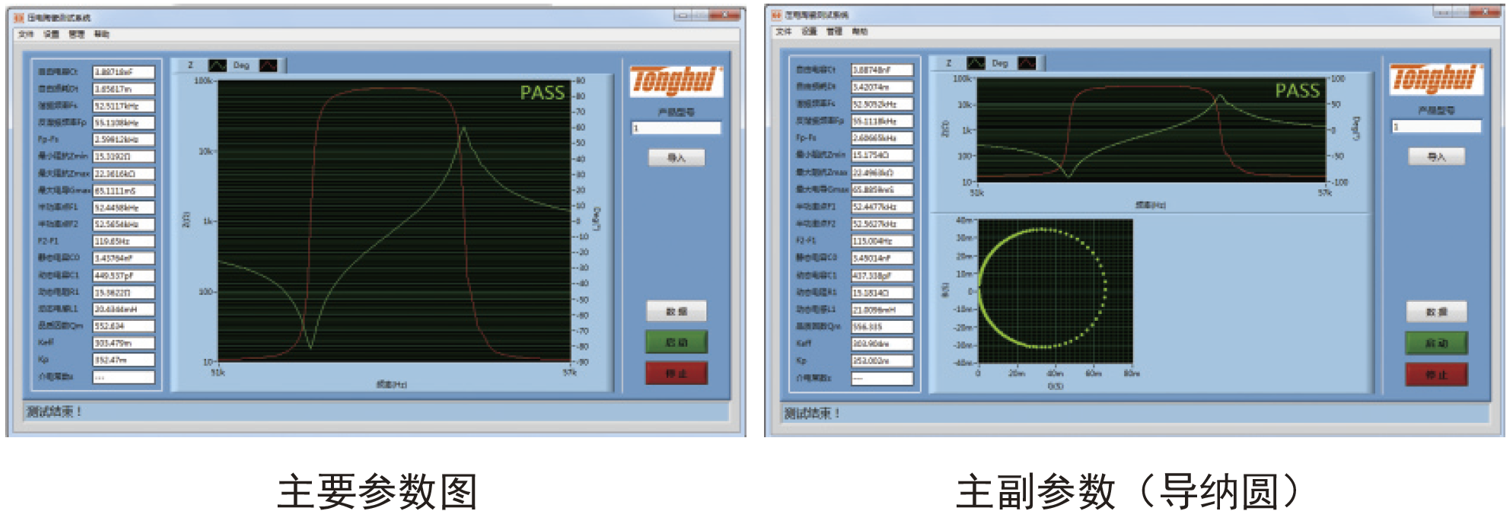

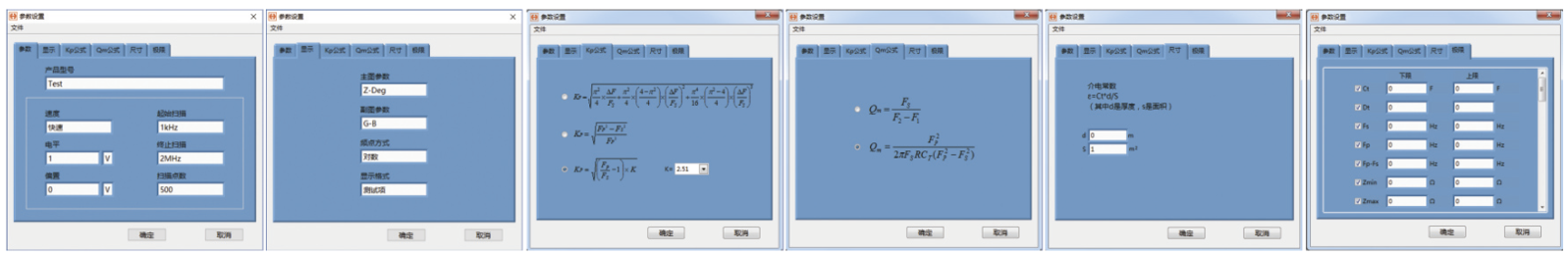

b) 压电陶瓷上位机软件
分析设置：
分析结果：
- 应用

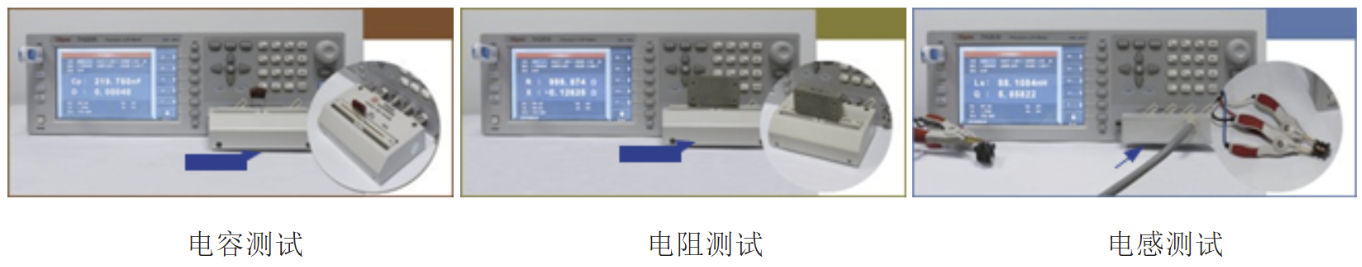

■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
操作视频
■ 请打开微信“扫一扫”，跳转操作视频链接
购买直达
■ 请点击上方图片，跳转该商品天猫京东购买页面

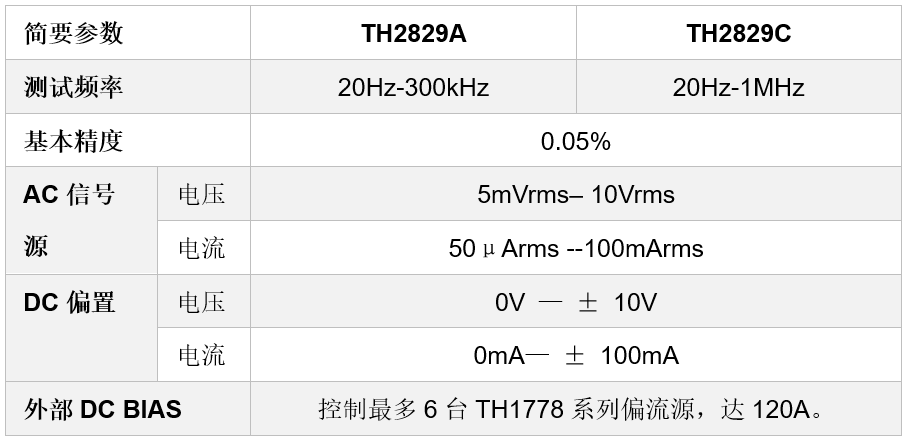

- 技术参数
型号
TH2829A
TH2829C
显示器
800×RGB×480 7寸TFT LCD显示器
测试信号
频率
20Hz—300kHz
20Hz—1MHz
最小分辨率
1mHz，5位频率输入
准确度
0.01%
AC 电平
测试信号电压范围
5mV—10Vrms
电压最小分辨率
100μV，3位输入
准确度
ALC ON
10% x设定电压 + 2mV
ALC OFF
6% x设定电压 + 2mV
测试信号电流范围
50μA—100mA
电流最小分辨率
1μA，3位输入
准确度
ALC ON
10% x设定电流 + 20μA
ALC OFF
6% x设定电压 + 20μA
DC 偏置电压源
电压 / 电流范围
0V— ±10V / 0mA—±100mA
分辨率
0.5mV / 5μA
电压准确度
1% x设定电压 + 5mV
ISO ON
用于电感、变压器加偏置测试
AC源内阻
ISO ON
100Ω
ISO OFF
30Ω、50Ω、100Ω可选
DCR源内阻
30Ω、50Ω、100Ω可选
DC 电压源
电压 / 电流范围
0V— ±10V / 0mA—±50mA
分辨率
1mV
电压准确度
1% x设定电压 + 5mV
输出电阻
100Ω
LCR测试参数
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
测试页面参数显示
两组主、副参数，第二组参数可ON/OFF；多种参数连续扫描图形分析
基本测量准确度
LCR测试参数
0.05%
校准条件
预热时间：≥30分钟；环境温度：23±5oC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m
测量时间(≥10 kHz)
快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间
LCR参数显示范围
| Z | , R , X, DCR
0.00001Ω — 99.9999MΩ
|Y|, G, B
0.00001μs — 99.9999s
C
0.00001pF — 9.99999F
L
0.00001μH — 99.9999kH
D
0.00001 — 9.99999
Q
0.00001 — 99999.9
θ (DEG)
-179.999o — 179.999o
θ (RAD)
-3.14159 — 3.14159
Δ%
-999.999% — 999.999%
等效电路
串联, 并联

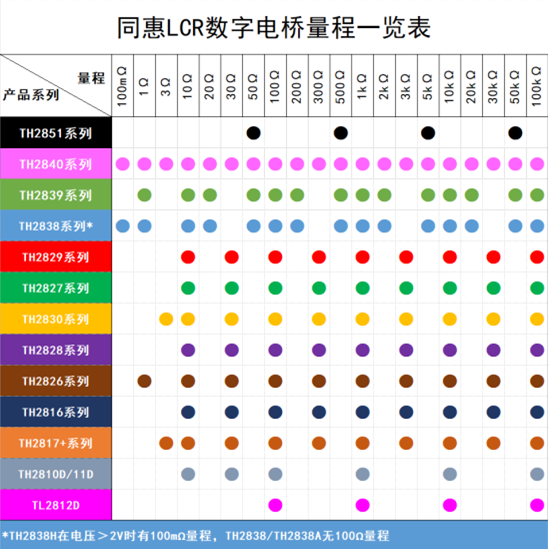

量程方式
自动, 保持
触发方式
内部, 手动, 外部, 总线
平均次数
1－256
校准功能
开路, 短路全频、点频校准，负载校准
数学运算
直读, ΔABS, Δ%
延时时间设定
0 -- 999, 最小分辨率100us
比较器功能
10档分选，BIN1～BIN9、NG、AUX
档计数功能
PASS、FAIL前面板LED显示
列表扫描
·最多201点列表扫描，可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、独立DC源 电压进行列表扫描测试。每扫描点可 单独分选
图形分析
·可对频率、AC电平、DC偏置等进行 图形扫描分析。
·设定扫描起始点、终止点，每次扫描点数。
·显示最大值、最小值，读取选择的 任意扫描点值。
·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。
内部非易失性存储器
100组LCRZ仪器设定文件记忆
外部USB存储器
GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储
接口
1A偏流源
可内部安装1A直流偏置电流源（选件）
I/O接口
HANDLER，从仪器后面板输出
串行通讯接口
USB、RS232C
并行通讯接口
GPIB接口（选件）
网络接口
LAN
存储器接口
USB HOST（前面板）
通用技术参数
工作温度, 湿度
0℃－40℃, ≤ 90%RH
电源要求
电压
99V－121V，198V－242V AC
频率
47Hz－63Hz
功耗
最大80VA
体积(W×H×D)
400mm × 132mm × 385mm
重量
约13 kg

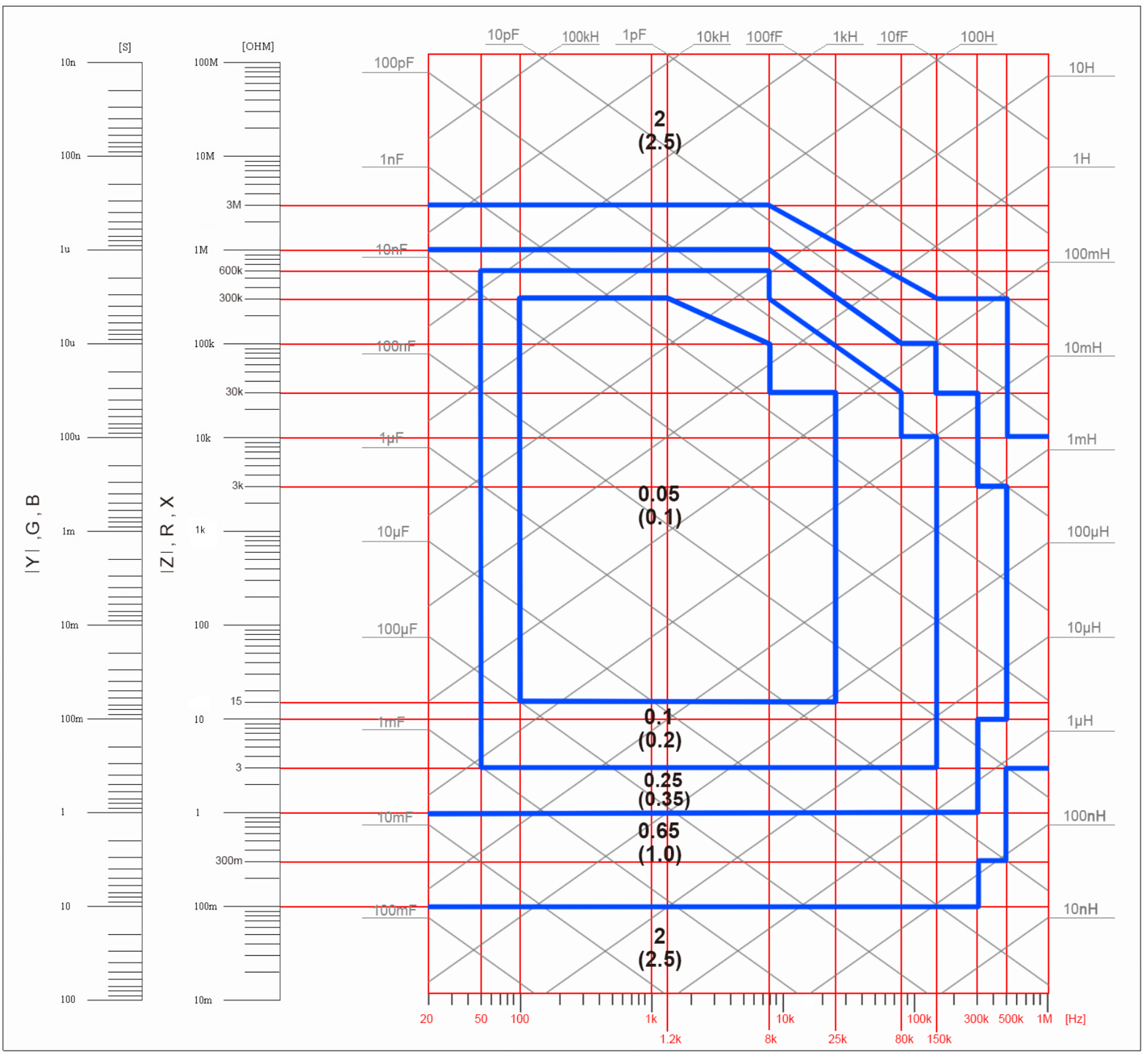

基本准确度因子曲线：
注：测试信号电平： 0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，下部数值（括号中的数值）适用于快速。
