■ 电阻范围：1uΩ - 20kΩ
■ 最高电阻精度：0.05%，电阻分辨率：1uΩ
■ 最高采样率约50次/秒
■ 4.3寸24色彩色触摸液晶屏480×272分辨率
■ R,LPR,等多种测试功能组合
■ 低电阻测试模式，有效保护被测件
■ 失调电压补偿功能（OVC）
■ 用户自校准功能(0 ADJ)
■ 统计功能，提供CpK，Cp等统计量
■ 截屏功能，数据记录功能
■ 同时输出3档档比较结果（超限，合格以及讯响）
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 符合LXI C类标准
■ Handler接口用于实现联机操作
- 简介
TH2516直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺，带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的最高电阻测量精度及1uΩ最小电阻分辨率，其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；其超高速的测试速度以及通过handler接口可以输出3档不同边界的比较结果信号，便于生产线上的自动化操作。
- 应用
元器件
电阻，电感，变压器，电机，继电器，电路焊点，电容器铆接点
线缆、接插件
多股线，接插件，各种开关
材料
热敏材料(保险丝、电热调节器的传感器)，金属箔等导电材料
新能源
电动车电池组连接桥，电芯连接电阻
购买直达
■ 请点击上方图片，跳转该商品天猫京东购买页面

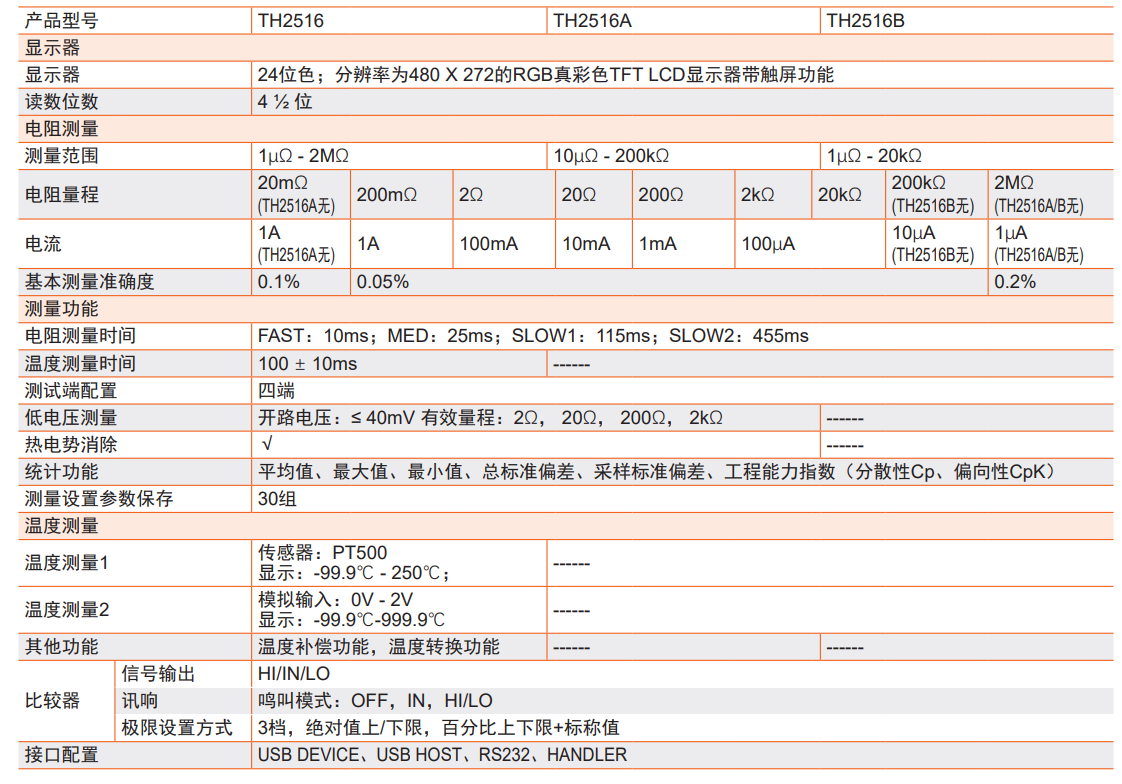

- 技术参数
产品型号
TH2516
TH2516A
TH2516B
显示器
显示器
24位色；分辨率为480 X 272的彩色TFT LCD显示器 带触屏功能
读数位数
4 ½ 位
电阻测量
测量范围
1μΩ-2MΩ
10μΩ-200kΩ
1μΩ-20kΩ
电阻量程
电流
分辨率
*准确度 Rd%+字
电流
分辨率
*准确度 Rd%+字
电流
分辨率
*准确度 Rd%+字
20 mΩ
1A
1μΩ
0.100+3
无
1A
1μΩ
0.100+3
200mΩ
1A
10μΩ
0.05+2
1A
10μΩ
0.05+2
1A
10μΩ
0.1+2
2Ω
100mA
100μΩ
100mA
100μΩ
100mA
100μΩ
20Ω
10mA
1mΩ
10mA
1mΩ
10mA
1mΩ
200Ω
1mA
10mΩ
1mA
10mΩ
1mA
10mΩ
2kΩ
100μA
100mΩ
100μA
100mΩ
100μA
100mΩ
20kΩ
1Ω
1Ω
1Ω
200kΩ
10μA
10Ω
10μA
10Ω
无
2MΩ
1μA
100Ω
0.2+2
无
无
测量功能
电阻测量时间
FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms 以上为DISPLAY OFF，当DISPLAY ON 另加20ms。
温度测量时间
100 ± 10ms
无
测试端配置
四端
测量平均设置
1-255
清“0”
√
量程切换
自动、手动
触发方式
内部、手动、外部、总线
电源频率选择
√ （避免电源噪声干扰）
测量设置参数保存
30组
低电压测量
开路电压：≤ 40mV 有效量程：2Ω, 20Ω, 200Ω, 2kΩ
热电势消除
√
无
统计功能
平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK）
Beep工作状态
比较器、按键
按键锁定
√
温度测量
温度测量1
-10.0℃--99.9℃
传感器：PT500
无
无
温度测量2
模拟输入：0V--2V
显示：-99.9℃ -- 999.9℃
无
无
温度补偿功能
√（电阻测量值转换为设定温度时的阻值）
无
无
温度转换功能
√（由加温前后电阻测试值获得温升）
无
无
比较判别
比较器
信号输出
HI/IN/LO
讯响
鸣叫模式：OFF，IN，HI/LO
极限设置方式
绝对值上/下限，百分比上下限+标称值
分选
3档，绝对值/百分比
外触发延迟时间
自动：由量程、低电压模式ON/OFF、OVC(失调电压补偿)ON/OFF决定手动：0.000--9.999s
外输入触发
上升沿/下降沿可选
接口
接口配置
USB DEVICE、USB HOST、RS232C、HANDLER
一般技术指标
工作条件
温度：0℃-40℃，湿度：≤80%RH
存储条件
温度：-10℃~50℃，湿度：≤90%RH
基本准确度 保证条件
温度：18℃~28℃，湿度：≤80%RH
供电电源
电压
99V—121V，198V—242V
频率
47.5Hz—63Hz
功耗
30 VA
上架体积（mm）
215(W)×88(H)×335(D)
外型体积（mm）
235(W)×105(H)×360(D)
重量
约3.6kg
