全新定义的TH2837X系列自动变压器测试系统

满足高效、精确测试要求，功能配备齐全是众多开关变压器、网络变压器制造厂家对测试仪器的强烈渴望与需求。球盟会凭籍其多年来领先的阻抗测试技术与深受国内外广大客户信赖的TH2818X/TH2819X自动变压器测试系统积累的丰富经验，经过详细、周密的市场分析与调查，为广大客户隆重推出完整体现速度、精度与效率相结合的全新定义的 TH2837X系列自动变压器测试系统。在当今效率决定发展的年代，TH2837X必将给您带来前所未有的全新体验，充分为您创造价值。

准确测试 更高的测试频率、更宽的测试电压范围

■ TH2837X按测试频率提供二种型号选择，分别为TH2837LX:20Hz-200kHz, TH2837HX: 20Hz-500kHz,均可达到0.5mHz的最小分辨率，提供0.05%/0.1%的测量准确度，为您现在和未来的产品提供充分的测试保障。 TH2837X还为您配备了5mV-10Vrms/5mV-2Vrms、分辨率100uV的测试信号源，使您对所有器件的测试得心应手，无需再为测试电压的不足而担忧，使宽阔的测试电压和精细的分辨率达到完美的统一。

高效测试 无与伦比的高速测试使测试效率全面提升

■  当今制造业，高效测试是控制和降低成本的强有力的手段，生产效率的提高将显著而持续地为企业创造价值。TH2837X将先进的测试技术、控制技术、显示技术、处理器技术等融于一体，可达到无与伦比的75次/ 秒的测试速度，整机扫描测试速度比TH2819X提高了近40%。更高效率的提升空间可使您效益倍增，TH2837X提供了前面板PASS/FAIL LED指示，当仅需了解合格与否的信息而关闭LCD时，测试速度甚至可提高近50%。

更多信息

扫描测试结果整屏显示，LCR可四种参数同时显示

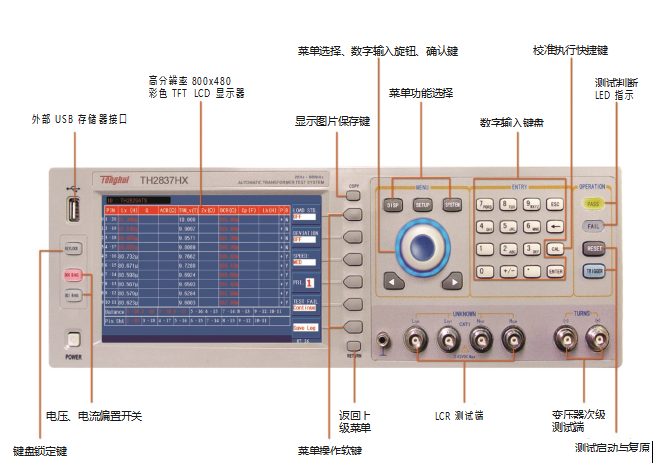

■  电子变压器是一种多脚位多参数的特殊电子器件，其测试需对多种参数进行扫描。以往变压器测试系统由于显示器的限制，测试结果需要多次翻页方能全面观察。TH2837X采用7英寸800x480彩色TFT LCD显示器，将所有单次扫描测试结果融汇于一页之中，极大方便了操作者对测试结果的观察和判断。当选择LCR测试功能时，不仅可以以传统的主、副参数显示，还能以两组主、副参数同时显示的方式，将更多的结果信息呈现出来，无须频繁转换测试参数菜单。

方便的信息保存

扫描测试结果与显示画面直接U盘保存

■  TH2837X前面板USB HOST接口能让您快速而方便地使用外部USB存储器或在仪器内部FLASH上保存状态文件、变压器扫描测量结果、LCR测试数据和

LCD显示图像。

  操作者可将上述数据以CSV、XLS、 GIF等格式进行保存，方便您打印、汇总、存储与分析。

性能跃升

增强的圈数比和稳定的低DCR测量能力

■  圈数比测试是电子变压器参数测试的一个极为重要的内容。较大的圈数比范围和较弱的电磁耦合是圈数比准确测试的主要障碍。TH2837X通过高达10Vrms的测试信号、独特的变压器初次级信号取样和信号合成方法、改进的圈数比计算方法等一系列重要的改进提高，完善

了变压器圈数比准确与可靠的测试，并加快了圈数比的测试速度。

  TH2837X改善和提高了低DCR的测量能力，即使DCR较低时也能获得准确而稳定的测量，这保证了低圈数粗线径线圈DCR的可靠测量。

贴近顾客需求

新增条形码读入功能

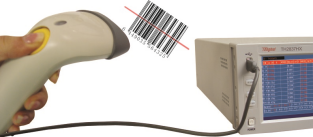

■  TH2837X可以通过USB HOST读入被测产品条形码。该功能可对以往的设置文件赋予条码；可根据扫入条码自动寻找对应测试设置文件；可用扫入条码创建对应的文件；手工输入条码也可找到相应文件；发送测试结果可附加条码信息。条码输入可较好地帮助客户提高产品

和文件管理能力。

创新的系统组网

通过LAN实现多台仪器组网连通和数据传递

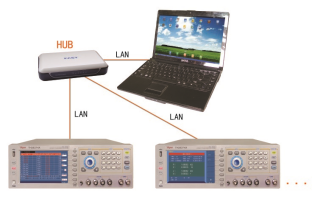

■  TH2837HX可选配10/100 Base-T LAN接口，PC可通过局域网连通所有仪器的LAN接口，借助球盟会提供的组网软件实现多台变压器自动测试系统的组网控制，组建网络化自动变压器测试系统。所有仪器设置文件可在PC 编辑并发送至每台仪器，也可检查每台仪器的测试过程，通过网络将测试结果数据快速上传PC以进行存储、统计与分析。

快捷的文件系统

提供多种设置文件搜索模式

■  TH2837X仪器内部可存储最多200组仪器设定文件，这也增加了寻找特定文件的难度。TH2837X提供了多种文件搜索方法。模糊搜索：输入关键词可寻找到与关键词相关的文件；精确搜索：准确的文件名输入查找；条码搜索：输入条形码或扫描条形码查找相应的设定文件。

无忧升级

与TH2818X/TH2819X文件系统、测试治具保持兼容

■  球盟会具有多年自动变压器测试仪器生产销售的历史，TH2818X/TH2819X自动变压器测试系统获得了广大客户的信赖与支持。TH2837X全面兼容TH2818X/ TH2819X所有测试治具、测试治具头、控制接口、测试设定文件，您无需为新老产品的不兼容而担忧。TH2837X 直接使用TH1901A/B,TH1805A/B扫描测试治具。

助力工艺改进

机内软件提供多种统计分析能力

■  降低成本、改进产品工艺、提高产品合格率是所有变压器制造厂家提高利润和劳动生产率的主要方法。TH2837X配备了Cpk，Ck，Cp等统计分析功能。客户可对几种选定参数（不超过5种）的测试结果进行分析，以快速获取产品改进的分析数据，用于统计分析的样本最多为9999个。

快速的治具自检

提供扫描治具自检功能，确保扫描治具可靠工作

■ 变压器扫描治具主要由上百个继电器组成的阵列来扫描切换不同的测试脚位和测试信号。由于继电器长期频繁使用，会直接影响继电器触点性能，对扫描测试结果造成影响。TH2837X提供了扫描治具继电器性能的自检功能，运行该功能可以查找故障继电器，以进行及时修复，保证扫描治具始终处于良好的工作状态。
