■ 通道数：1
■ 高达±63V直流电压、±1.515A直流电流
■ 7英寸电容式触摸屏，分辨率800×480
■ Linux操作系统
■ 四象限精密电源输出
■ 电压源、电流源、电压表、电流表或电阻表五种基本模式
■ 支持直流、脉冲、扫描及列表输出
■ 二极管、三极管、MOS管以及IGBT快速生成常用器件的特性曲线，时域波形滚动显示功能
■ 兼具二线制测量/四线制测量
■ 输出滤波器时间常数（或截止频率）可自由设置以实现任意频响输出
■ 数学运算功能、滑动平均滤波功能、偏差扣除功能
■ Delta低电阻测试方法，有效补偿由热电动势引起的测量误差
■ 14档分选功能，含Grading和Sorting两种模式。
■ TH199X系列高达1000000点/秒采样率，最小采样间隔1μs
■ TH199X系列脉冲输出的脉宽最小可达50μs
■ TH199X系列任意波形生成及列表扫描功能（最小1μs间隔）
■ 标配上位机软件，方便在电脑上控制及数据采集
- 简介
TH1991/TH1992系列精密源/测量电源，可同时输出并测量电压和电流，在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。
TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。
TH1991/TH1992系列精密源/测量单元系列采用了7英寸电容式触摸屏，以Linux操作系统为底层，交互式图形用户界面及各种显示模式，并内置了二极管、三极管、MOS管以及IGBT等器件的I/V曲线扫描功能，无需连接上位机即可完成IV功能测试，可显著提高测试效率。
TH1991/TH1992系列精密源/测量单元全面、综合的电源和测量功能，是测试半导体、有源/无源器件以及各种其他器件与材料的理想选择。
TH1991/TH1992系列精密源/测量单元广泛应用在研发和教育应用、工业开发、测试和制造业等领域。
功能特点

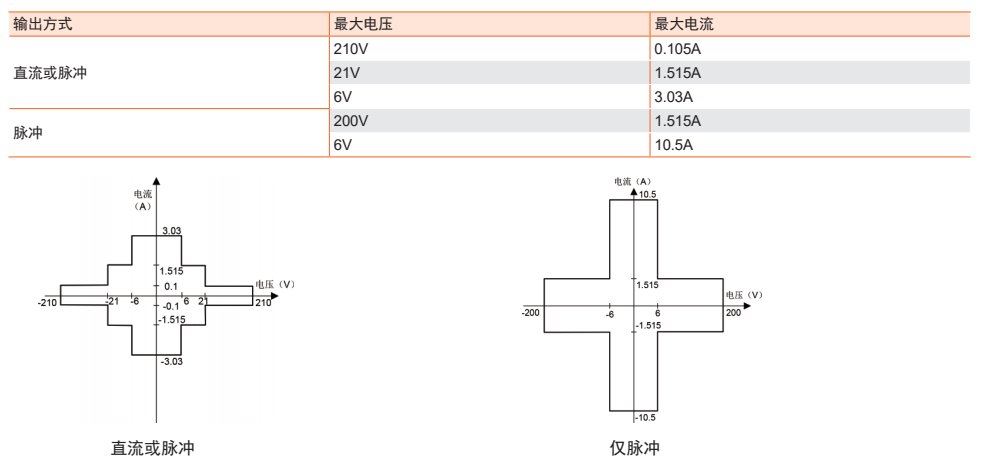

A.四象限输出
TH199X系列可在四个象限，最大输出范围（仅部分型号）

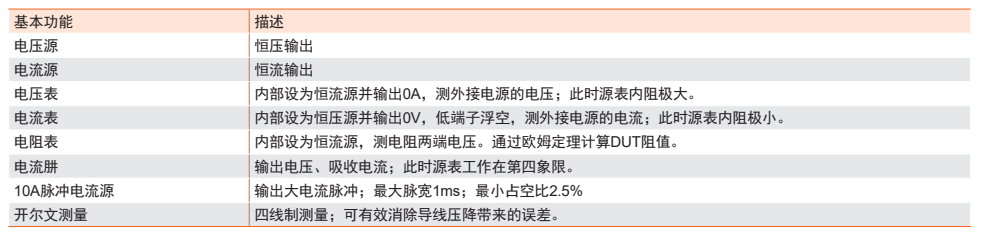

B.多种工作方式
TH199X可按如下工作模式工作
C.半导体元件静态特性测试
TH199X系列精密源/测量单元无需上位机软件，可直接在仪器界面设置并生成半导体元件如二极管、三极管、MOS管、IGBT等IV特性曲线，并可以直接调用常用器件库，快速完成测试。

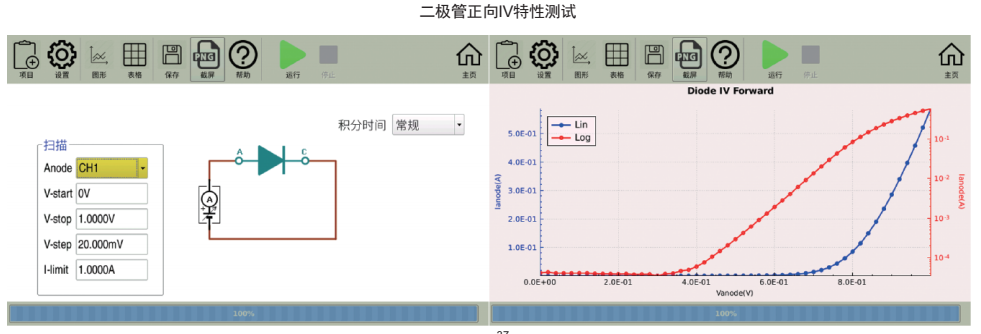

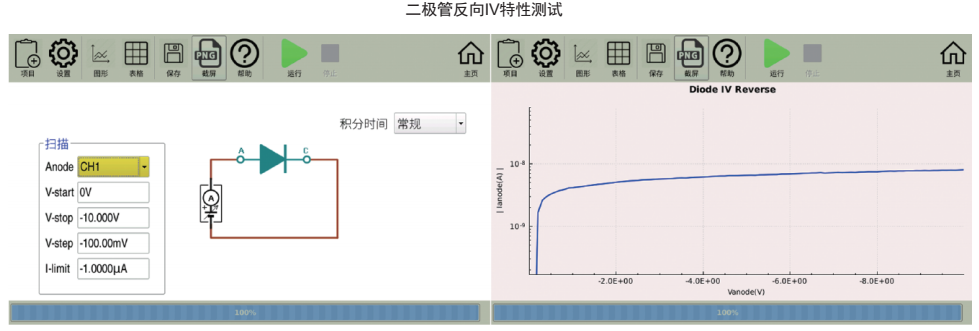

1）二极管IV特性测试

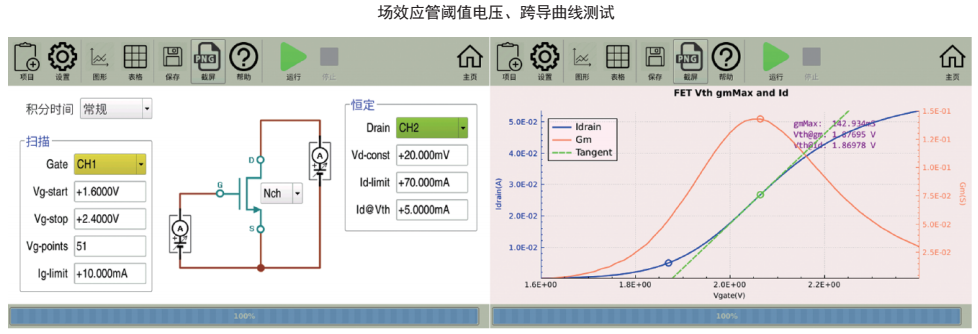

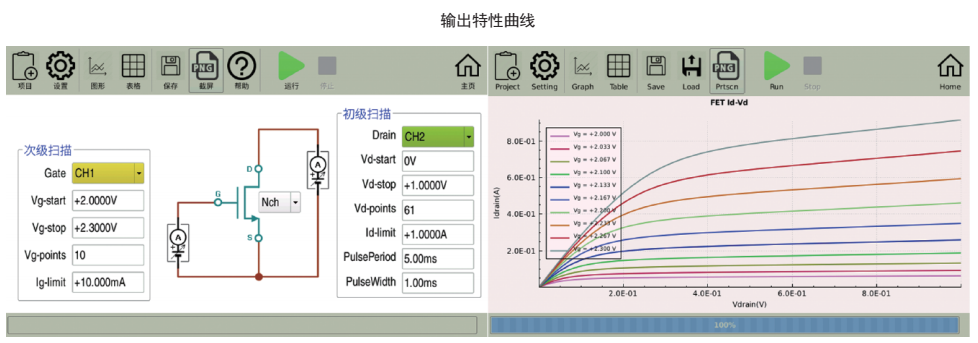

2）场效应管输出特性曲线

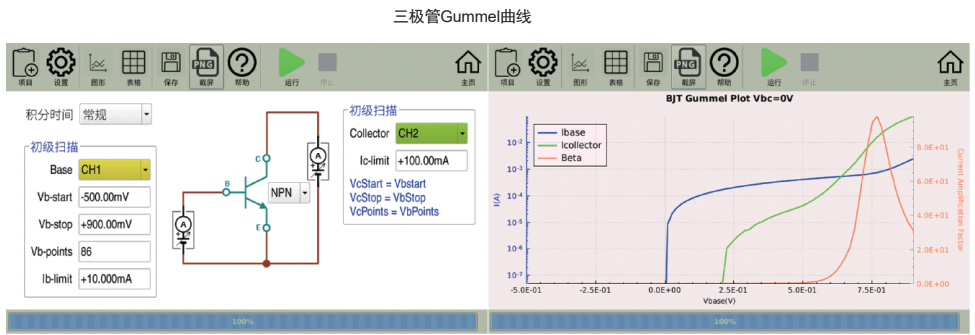

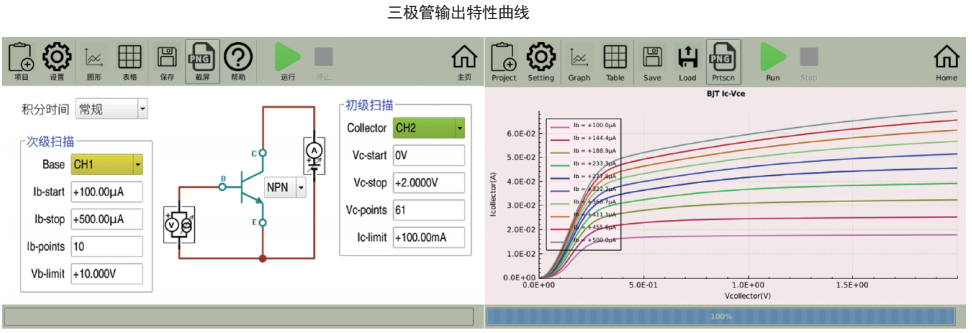

3）三极管输入输出特性曲线
- 应用
■ 半导体、分立与被动元件测试
二极管、激光二极管、LED
光电探测器、传感器
场效应管、三极管
ICs(ICs、RFICs、MMICs)
电阻、变阻器、热敏电子、开关
■ 精密电子及绿色能源器件测试
光伏电池
功率半导体
电池
汽车
医学仪器
用于板级测试的功率与直流偏置源
■ 研究及教育
新材料研究
纳米器件特性
巨磁电阻
有机设备
任何精密I/V源或测量
购买直达
■ 请点击上方图片，跳转该商品天猫京东购买页面

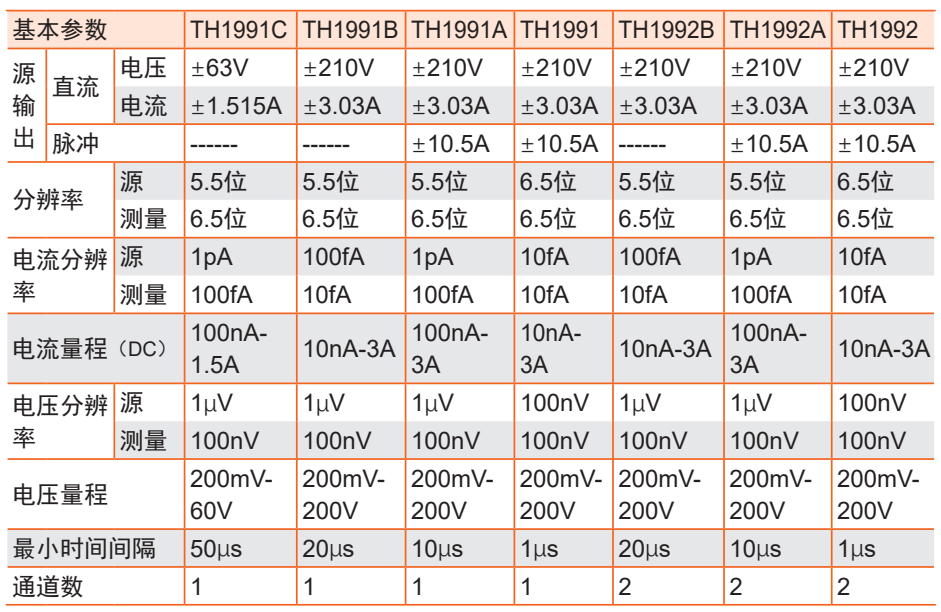

- 技术参数
产品型号
TH1991C
TH1991B
TH1991A
TH1991
TH1992B
TH1992A
TH1992
显示
显示器
7英寸电容式触摸彩色LCD显示器，分辨率800×480关键指标
通道数
1
2
功率
31.8W
最大输出
电压
±63V
±210V
电流
直流
±1.515A
±3.03A
脉冲
------
------
±10.5A ±10.5A ------
±10.5A ±10.5A 电源
最大位数
位数
5 1/2
6 1/2
5 1/2
6 1/2
最小分辨率
电压
1μV
100nV
1μV
100nV
电流
1pA
100fA 1pA10fA
100fA
1pA10fA
测量
最大位数
位数
6 1/2
最小分辨率
电压
100nV
电流
100fA
10fA
100fA 10fA 10fA 100fA 10fA 电压量程
200mV
-60V
200mV-200V
最小间隔时间
50μs
20μs
10μs 1μs 20μs 10μs 1μs电压测量/电压源（精度：读数百分比+偏置）
量程
±200mV
测量分辨率
100nV
精度
±(0.015% + 225μV)
±2V
测量分辨率
1μV
精度
±(0.02% + 350μV)
±20V
测量分辨率
10μV
精度
±(0.015% + 5mV)
±200V
测量分辨率
100μV
精度
±(0.015% + 50mV)
电流测量/电流源
量程
±10 nA
测量分辨率
10fA(TH1991A/TH1992A无此量程)
精度
±(0.10 % + 50 pA)
±100nA
测量分辨率
100fA
精度
±(0.06% + 100pA)
±1μA
测量分辨率
1pA
精度
±(0.025% + 500pA)
±10μA
测量分辨率
10pA
精度
±(0.025% + 1.5nA)
±100μA
测量分辨率
100pA
精度
±(0.02% + 25nA)
±1mA
测量分辨率
1nA
精度
±(0.02% + 200nA)
±10mA
测量分辨率
10nA
精度
±(0.02% + 2.5μA)
±100mA
测量分辨率
100nA
精度
±(0.02% + 20μA)
±1A
测量分辨率
1μA
精度
±(0.03% + 1.5mA)
±1.5A
测量分辨率
1μA
精度
±(0.05% + 3.5mA)
±3A
测量分辨率
10μA
精度
±(0.4% + 7mA)
±10A
测量分辨率
10μA
精度
±(0.4% + 25mA)
脉冲源（脉宽是指10%上升沿至90%下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平）
最小可编程脉冲宽度
50μs
脉宽编程分辨率
1μs
直流或脉冲最高电压
210V
最大峰值电流
0.105A
最大基数电流
0.105A
脉冲宽度
50μs - 99999.9s
最大占空比
99.9999%
21V
最大峰值电流
1.515A
最大基数电流
1.515A
脉冲宽度
50μs - 99999.9s
最大占空比
99.9999%
6V
最大峰值电流
3.03A
最大基数电流
3.03A
脉冲宽度
50μs - 99999.9s
最大占空比
99.9999%
仅脉冲
200V
最大峰值电流
1.515A
最大基数电流
50mA
脉冲宽度
50μs - 2.5ms
最大占空比
2.5%
180V
最大峰值电流
1.05A
最大基数电流
50mA
脉冲宽度
50μs - 10ms
最大占空比
2.5%
6V
最大峰值电流
10.5A
最大基数电流
0.5A
脉冲宽度
50μs - 1ms
最大占空比
2.5%
电阻测量（自动电阻测量模式、4 线、2 V 量程）
量程
2Ω
分辨率
1μΩ
测试电流
1 A
电流量程
1 A
总误差
0.2% + 0.00035Ω
20Ω
分辨率
10μΩ
测试电流
100mA
电流量程
100mA
总误差
0.06% + 0.0035Ω
200Ω
分辨率
100μΩ
测试电流
10mA
电流量程
10mA
总误差
0.065% + 0.035Ω
2kΩ
分辨率
1mΩ
测试电流
1mA
电流量程
1mA
总误差
0.06% + 0.35Ω
20kΩ
分辨率
10mΩ
测试电流
100μA
电流量程
100μA
总误差
0.065% + 3.5Ω
200kΩ
分辨率
100mΩ
测试电流
10μA
电流量程
10μA
总误差
0.06% + 35Ω
2MΩ
分辨率
1Ω
测试电流
1μA
电流量程
1μA
总误差
0.095% + 350Ω
20MΩ
分辨率
10Ω
测试电流
100nA
电流量程
100nA
总误差
0.18% + 3.5kΩ
200MΩ
分辨率
10Ω
测试电流
10nA
电流量程
10nA
总误差
1.08% + 35kΩ
接口
RS232C、USB HOST、USB DEVICE、LAN、HANDLER
环境和温度
使用温湿度范围
23°C±5°C
存放温湿度范围
23°C±5°C
精度保证温湿度
23°C±5°C
预热时间
60分钟
环境温度变化
30%到80%RH
校准周期
一年
一般指标
电源
90 V to 264 V, 47 Hz to 63 Hz, 250 VA maximum
功率
31.8W
上架尺寸
215mmx132mmx490mm
外形尺寸
235mmx154mmx530mm
重量
约8.5kg（单通道）/ 10kg（双通道）
- 附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 两端测试电缆 | TH26050B | ||||
| 香蕉头转射频（两端）测试盒 | TH26087B | ||||
| 四端测试电缆（五线制） | TH26050C | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 香蕉头转射频（四端）测试盒 | TH26087D | ||||
| 香蕉头转四端同轴转接器（四线制） | TH26087C | ||||
| 屏蔽盒 | TH26087E | ||||
| 三同轴电缆 | TH26087F | ||||
| 三同轴电缆 | TH26087G | ||||
