■ 24位色4.3英寸480×272彩色液晶屏, 中英文界面
■ 线性放大设计，单相输入，交流、直流、交直流输出
输出功率：1000VA
输出电压：0-300V
设定频率：1Hz-1kHz
■ 支持直流输出
输出功率：700W
输出电压：1.4-424V
■ 前后面板输出
■ 输出开关控制
■ 操作灵活方便：数字键盘、调节旋钮
■ 波形输出功能
内置波形：正弦波、方波、三角波、削波、突波陷波、调光波
支持自定义波形，可通过CSV文件导入
■ 起始相位、终止相位设置
■ 支持定时功能
■ 14种电参数测量
■ 存储设置参数和测试结果
支持USB升级仪器固件
■ 七种保护模式
- 简介
TH7200系列是一款高性能、高精度、多功能的单相可编程交/直流电源。该系列仪器在TH7100系列基础上经过多年来精心研制发展而来。通过对高速线性放大器和任意波形信号源进行组合，实现高精度可编程交/直流电源。
功能特点

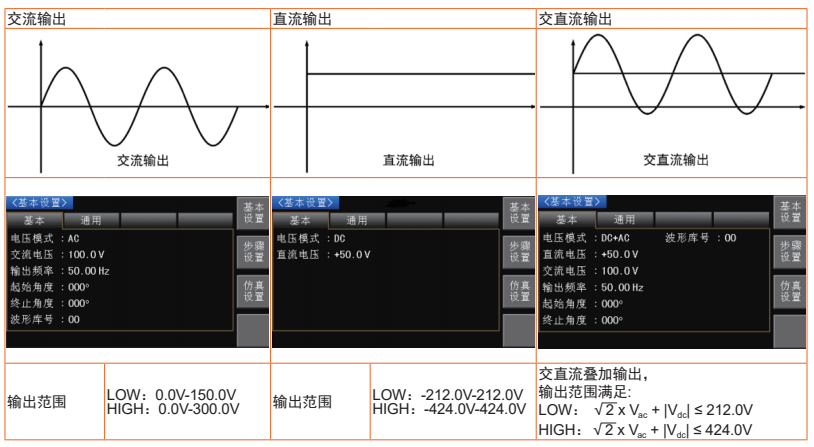

A.多种源输出模式
TH7200系列作为一台多功能电源，其输出支持下面三种方式：

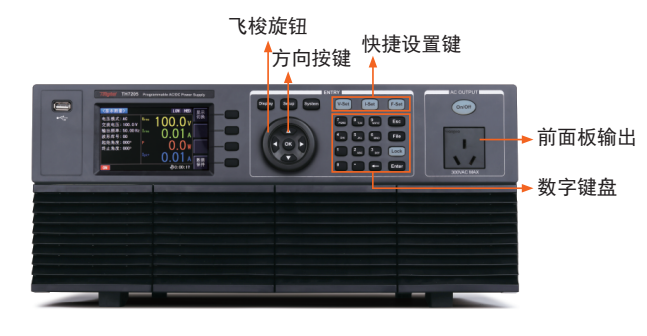

B.多种输入方式，操作方便快捷
TH7200系列前面板采用了数字键盘、飞梭旋钮及方向按键，操作方便灵活，特别是在步骤模式输入，可大大提高效率。
C.多种操作及测量模式
TH7200系列支持三种基本模式，包括输出设置及测量
1）基本模式
基本模式下，仅作为单一输出模式，可选择交流输出、直流输出、交直流输出模式

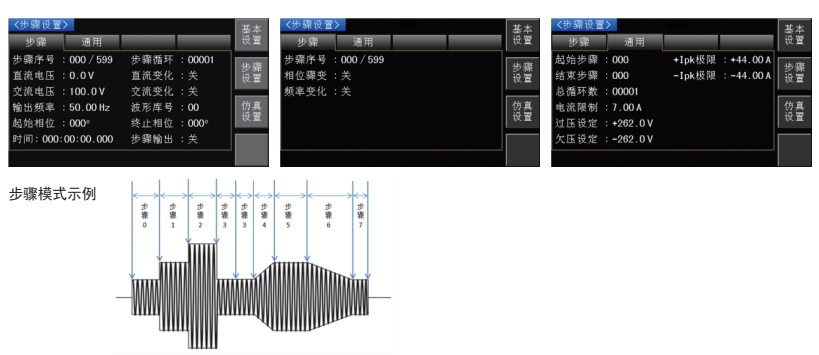

2）步骤模式
步骤模式适合于输出复杂波形
在此模式下，通过设置多达600个步骤的不同的步骤，步骤时间、循环次数等均可设置，并可将多个步骤顺序运行。

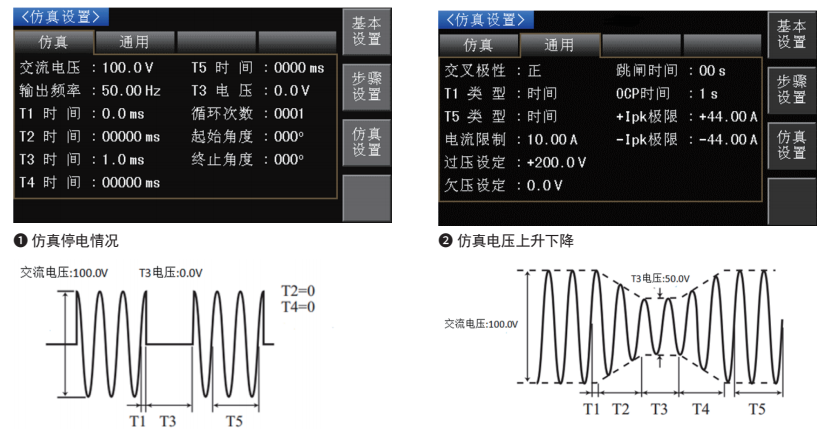

3）仿真模式
仿真模式适用于模拟电源异常，类似列表模式，但比步骤模式简单，若要更复杂的波形，请选择步骤模式。
只能输出交流，仿真异常情况如停电、电压上升、电压下降等。

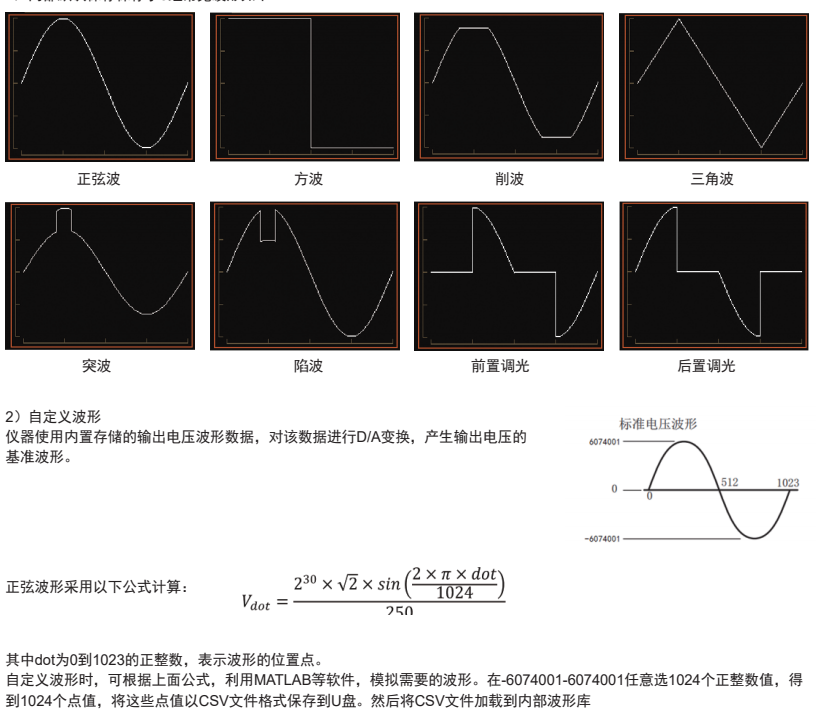

D.强大的波形库
E.多达14种测量参数
TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。

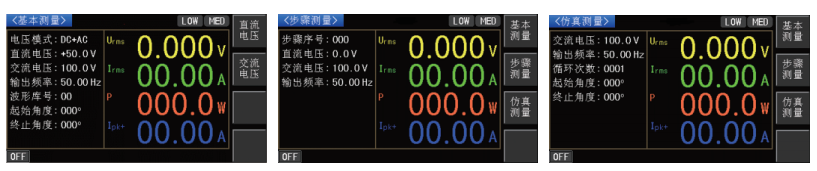

TH7200除了作为源输出之外，在输出的同时，可进行测量。
在常规三种运行模式下均可进行测量：
1）内部默认保存保存了8组常见波形如下：
E.多达14种测量参数
TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。
TH7200除了作为源输出之外，在输出的同时，可进行测量。
在常规三种运行模式下均可进行测量：

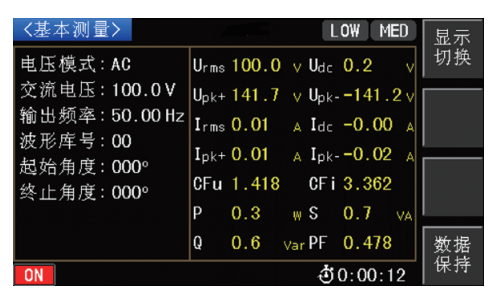

测量参数更可达14种

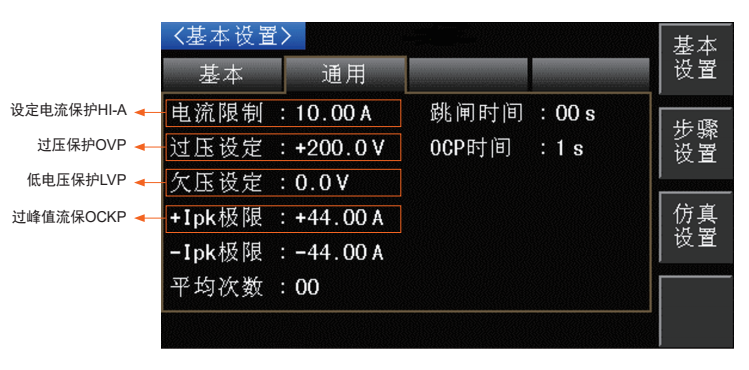

H.多种保护功能
TH7200输出时，有多种保护功能，以保证输出安全性。
设定电流保护（HI-A）、过压保护（OVP）、低电压保护（LVP）、过流保护（OCP）、过峰值流保护（OCKP）、过功率保护（OPP）、过温度保护（OTP）
- 应用
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航天航空军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 世界各国电源规格模拟
■ 电磁兼容设备

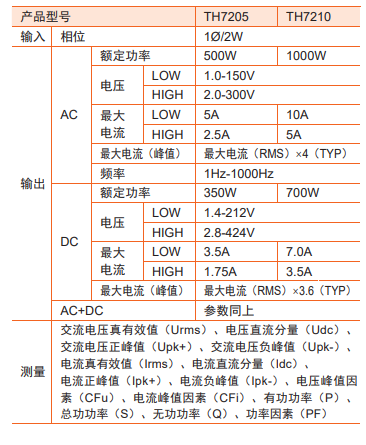

- 技术参数
产品型号
TH7205
TH7210
输入参数
相位
1Ø/2W
电压
100-120Vac，200-240Vac
频率
47-63Hz
最高电流
11.3A/5.5A
22.5A/10.8A 功率因素
0.7
AC输出参数
额定功率
500VA
1000VA 输出电压
量程
LOW
1.0-150.0V
HIGH
2.0-300.0V
分辨率
0.1V
精确度
±(设置电压的0.3%+0.6V)
输出频率
范围
1Hz-1000Hz
精确度
0.01Hz 1.00-99.99Hz
0.1Hz 100.0-999.9Hz
最大电流(RMS)
LOW
5.0A
10.0A
HIGH
2.5A
5.0A
最大峰值电流
最大电流(RMS)X4（TYP）
功率因数
0-1
DC输出参数
额定功率
350W
700W
输出电压
量程
LOW
1.4-212.0V
HIGH
2.8-424.0V
分辨率
0.1V
精确度
LOW
±(设置电压的0.05%+0.05V)
HIGH
±(设置电压的0.05%+0.1V)
最大电流(RMS)
LOW
3.5A
7.0A
HIGH
1.75A
3.5A
最大峰值电流
最大电流(RMS)X3.6（TYP）
纹波噪声
<=0.15Vrms
其他输出参数
线性调整率
±0.1%
负载调整率
LOW
±0.1V
HIGH
±0.2V
总谐波失真(THD)
≤0.2%
响应时间
30μS（TYP）
能效
≥55%
设置参数
电压
范围
AC
LOW
0-150V
HIGH
0-300V
DC
LOW
±（1.4-212.0）V
HIGH
±（2.8-424.0）V
AC+DC
LOW
AC：0-150V；DC：±（1.4-212.0）V
HIGH
AC：0-300V ；DC：±（2.8-424.0）V
分辨率
0.1V
测量参数
电压
范围
AC
0-300Vac
DC
-424-424V
分辨率
0.1V
精确度
±(读数的1%+2个字)
频率
范围
1Hz-1000Hz
分辨率
0.01Hz 1.00-99.99Hz
0.1Hz 100.0-999.9Hz
电流
范围
AC
0.00-5.00A
0.00-10.00A
DC
0.00-2.50A
0.00-5.00A
分辨率
0.01A
精确度
±(读数的1%+2个字)
峰值电流
范围
AC模式
最大电流(RMS)X4（TYP）
DC模式
最大电流(RMS)X3.6（TYP）
分辨率
0.01A
精确度
±(读数的5%+2个字)
功率
范围
0-500W
0-1000W 分辨率
0.1W
精确度
±(读数的1%+3个字)
功率因素
分辨率
0.001
精确度
计算和显示到3位有效数字
常规参数
显示器
4.3 英寸TFT LCD，480×270
接口
RS232、USB DEVICE、USB HOST、LAN
编程协议
SCPI、MODBUS
存储
步骤
600步
波形库
64组
保护
过设定电流保护(HI-A)、过压保护(OVP)、低电压保护(LVP)、过流保护(OCP)、过功率保护
(OPP)、过温度保护(OTP)
操作环境
供电
电压
100-120Vac或198-242Vac
频率
47-63Hz
功率
≥80VA
操作温度
0℃~40℃
操作湿度
20%~80%（非冷凝）
存放温度
-20°C~70°C
海拔高度
操作海拔最高2000米
污染度
污染度2
安全级别
安全类别II
尺寸和重量
尺寸(长×宽×高) mm
430 (W)×177(H)×610(D)
净重(kg)
27.5
- 附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
