从专业到卓越，TH343X系列一直在突破
TH343X系列多通道数字功率分析仪采用了高速的 32 位处理器和专业的 DSP 数字信号处理器，搭载嵌入式操作系统，具有速度快、频带宽、 功能全、结构紧凑、测试稳定、操作简单以及良好的人机界面等特点，是新一代数字功率分析仪。
可测量的主要参数有：直流电压、电流；单、三相交流电压电流：有效值、峰峰值、峰值、峰值因数、交流分量、直流分量、0-50次谐波；有功功率、无功功率、视在功率、电能计时积分、功率因素、 频率等电参数。
性能特点
● 通道：4
● 交直流：支持交流和直流输入测试
● 软启动：采用软电源开关设计
● 高分辨显示：7 英寸，800*600分辨率，电容触摸屏，支持鼠标操作
● 提供显示截图操作
● 宽频输入：0.1Hz~100kHz，涵盖市场上大部分的电力系统
● 嵌入式系统：搭载嵌入式操作系统，人机交互更加灵活
● 比较功能：提供8个比较通道的比较输出，且输出方式可编程
● 谐波分析：分析参数可控，提供列表显示及棒图显示方式
● 波形显示：提供基本的输入信号的波形显示功能以及积分功率的波形显示
● 矢量显示：提供输入信号的矢量图显示
● 灵活的能量积分控制：提供连续时间控制和手动控制能量积分的运行和停止操作
● 波形显示：提供基本的输入信号的波形显示功能以及积分功率的波形显示
● 文件存储：较为强大的文件系统，兼容大部分U盘使用（FAT格式）
● 丰富的接口: USB Host、USB Device、LAN 、HANDLER、RS-232C/RS485（二选一）
● 通讯协议：支持SCPI指令集及ModBus指令解析，极大方便用户进行编程
功能概览
1、高分辨率：7英寸，800×600分辨率
TH343X 系列采用了 24 位色 7 英寸彩色液晶电容式触摸屏，其分辨率为 800*480，支持鼠标操作。主测试页面有中英文两种系统语言可选，您可以在系统设置页面选择系统语言进行切换。
2、极简人性化设计

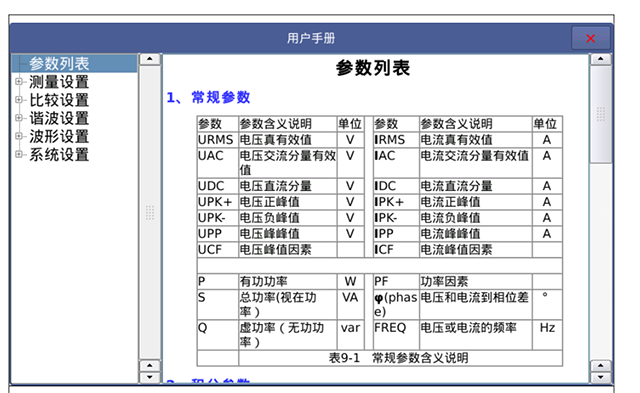

TH343X 系列多通道数字功率计自带较为丰富的帮助系统，这能够很好的帮助您熟悉这台机器，如在选择线制组合的时候，有线制对应的原理接线图，您可以直接对着接线即可，直接免去接线困扰。
嵌入的帮助系统可大大节省您的宝贵时间，如您在操作过程中需要帮助，只需长按需要帮助的按钮控件即可弹出指定章节的帮助信息，也可在系统设置的工具栏下直接打开，根据目录索引自由浏览。
3、8通道比较功能
提供8个比较通道的比较输出，且输出方式可编程，简单直观的比较显示，使得比较结果一目了然，同时显示当前对应的输出接口的继电器开关状态，且每个比较通道的比较参数可任意设置，为各种源和负载设备的设计、检验、质量控制和生产测试提供了强有力的工具。
4、丰富的接口
RS-232C/RS485、USB Host、USB Device、局域网 LAN 口为仪器与外设的串行通讯提供了极大方便，外设可通过该接口对仪器进行各项功能和参数的设定，基本可取代面板键盘的功能。接口命令采用（SCPI）格式以及 ModBus 两种协议可选，极大方便您对上位机编程控制使用。
5、谐波波形矢量分析
TH343X 系列对输入信号通过PLL数字锁相环和过采样技术，精确地对输入信号的整周期进行同步采样，各测量功能的测试数据均是由这些采样数据计算所得，从而得到在屏幕上显示的数值数据和波形数据等。

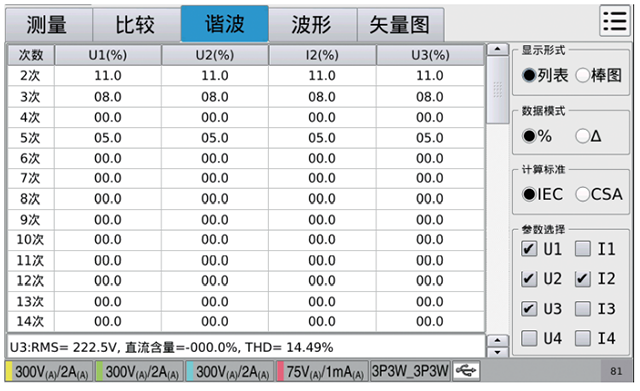

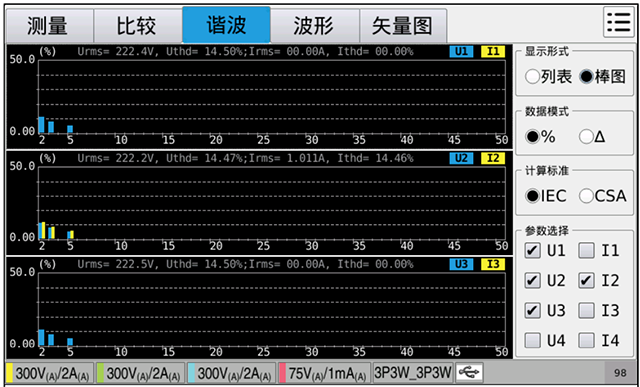

谐波分析功能提供 50 次谐波分析功能，显示形式有列表和棒图可选，谐波显示页面的布局被分为左右两部分，左边是谐波结果显示区域，右侧是谐波相关的参数设置区域，测试结果包括电压和电流信号的分析结果。列表显示的排版与被选择的参数数量有关，列表显示的数据根据数据模式的选项，有百分比模式和绝对值模式；棒图显示的数据源都是谐波分析的百分数值大小，根据被选的参数数量不同，排版也会有所调整。

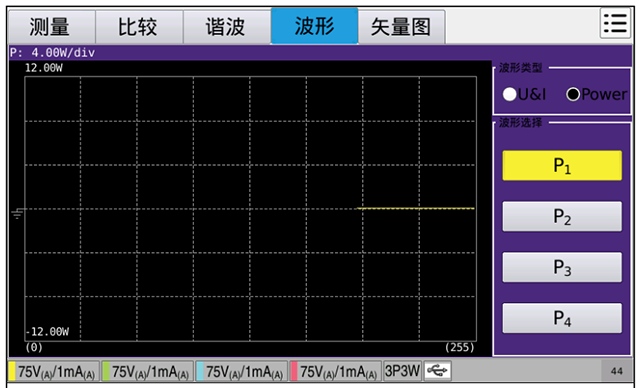

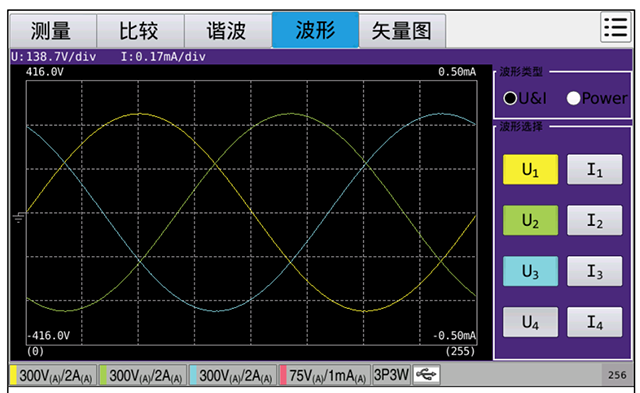

波形显示分为两种类型，即 U&I（电压电流波形）和 Power（有功功率波形）。波形显示的结果相对反应信号的输入曲线，用以辅助分析使用，波形可显示的数据源有各个通道的电压或电流的数据，即(U1、I1、U2、 I2、U3、I3、U4、I4)，可以多选。波形显示的结果是经过零点同步调整后的，但不会改变电压和电流原有的相位差。功率波形主要目的在于查看功率的变化曲线，波形打点采用循环覆盖的显示方式，即一直显示最近的 256 个功率点，之前的数据将会从显示的左侧移除。功率波形可选参数有 P1、P2、P3、P4，可多选，选择方法即直接触摸按钮选择即可，选中后的按钮颜色即为波形显示对应的颜色。

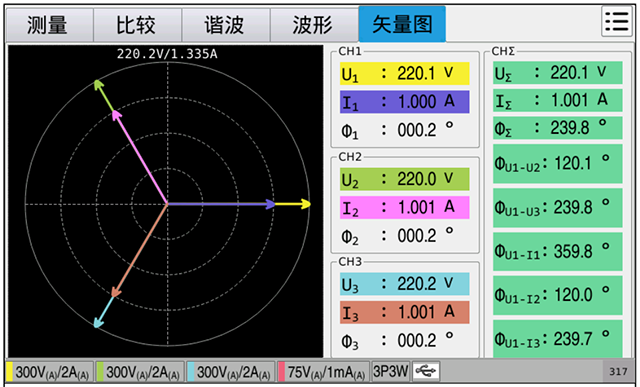

通过矢量图和测试结果，可以直观的看到 3 相输入的各个信号间的相位关系，了解三相的平衡状况。
矢量图显示页面主要为三相测试提供一个矢量显示的页面，更直观的显示出各个三相组合内的各个信号的矢量大小即相位角度关系，如图所示，左侧是用于显示矢量的极坐标系，右侧是显示基本的测试结果区域；矢量图只要显示 各个信号的电压电流矢量信息图，颜色与右侧参数背景色对应，矢量图上方的数 值分别表示极坐标对应的外圈对应的参数数值大小。
6、支持U盘文件存储，支持固件一键升级
TH343X 系列采取较为强大的文件系统，兼容大部分U盘使用（FAT格式），可以将用户设定的参数以文件的形式存入仪器内部存储器。当下次要使用相同的设定时，您无需重新设定这些参数，只需加载相应的文件，就可以得到上次设定的参数。并且提供灵活的固件升级控制，使得软件的后期维护变得更加稳定可靠。
7、应用和实物测量范围
TH343X 系列因其优秀的实力，应用领域更加广泛，可应用在电源类（交直流电源、线性电源、开关电源、变频器）、新能源领域（太阳能电池、新动力电池、电动自行车），实物测试包含为自动化设备集成测试、家用电器、工业电器、各种电子、负载等用电、设备的电参数和测试分析。
多通道数字功率计型号对比
时间是最好的过滤器，岁月是最真的分析仪，对于未来，我们从未停下脚步。从TH341系列、到TH342X系列，再到今天的TH343X、TH344X系列，我们一直秉承 “专业、专心、专注”的信念，做自己。
